Connector End View - X121A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

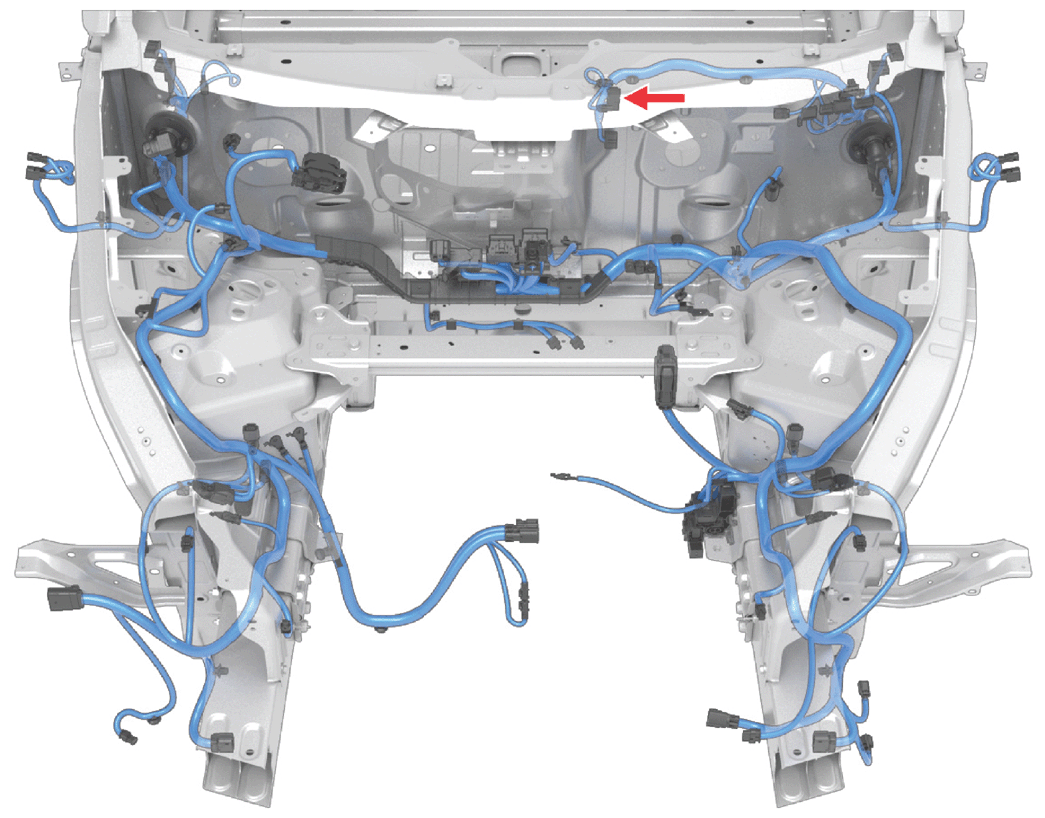

Fig 1: Connector Component Location - X121A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-4008
Color: WH

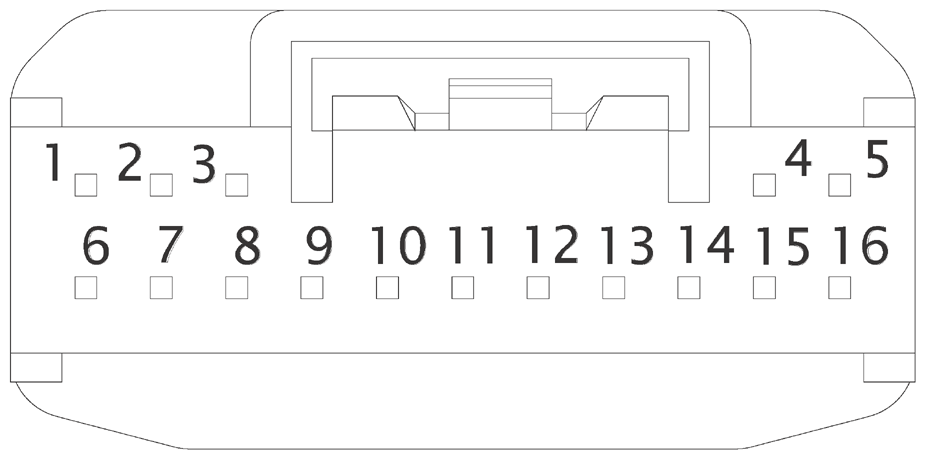

Fig 2: Connector End View - X121A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | GY | 0.35 | SN | X057-25 | 8100-3625 |
| 2 | GN | 0.35 | SN | X057-24 | 8100-3625 |
| 3 | |||||
| 4 | WH | 0.50 | SN | 8100-3625 | |
| 5 | WH | 0.50 | SN | 8100-3625 | |
| 6 | RD | 0.35 | SN | X906F-5 | 8100-3625 |
| 7 | BU | 0.35 | SN | X906F-6 | 8100-3625 |
| 8 | |||||
| 9 | BN | 0.13 | SN | X037-14 | 8240-0182 |
| 10 | VT | 0.13 | SN | X037-15 | 8240-0182 |
| 11 | BU | 0.13 | SN | X057-23 | 8240-0182 |
| 12 | GN | 0.13 | SN | X057-22 | 8240-0182 |
| 13 | WH | 0.50 | SN | 8100-3625 | |
| 14 | |||||
| 15 | |||||
| 16 |
