Connector End View - X050A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:
Fig 1: Connector Component Location - X050A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-8950
Color: WH

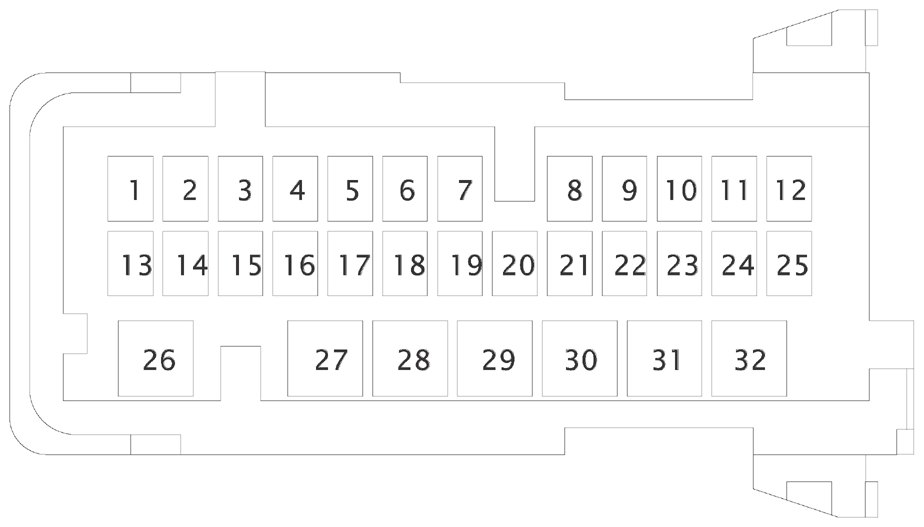

Fig 2: Connector End View - X050A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | YE | 0.35 | SN | X908F-11 | 8100-3625 |
| 2 | BU | 0.35 | SN | X908F-20 | 8100-3625 |
| 3 | GN | 0.35 | SN | X949M-4 | 8100-3625 |
| 4 | GY | 0.35 | SN | X949M-7 | 8100-3625 |
| 5 | WH | 0.35 | SN | X949M-2 | 8100-3625 |
| 6 | BN | 0.35 | SN | X926M-11 | 8100-3625 |
| 7 | |||||
| 8 | WH | 0.35 | SN | X954M-8 | 8100-3625 |
| 9 | VT | 0.13 | SN | X098-16 | 8240-0182 |
| 10 | GN | 0.13 | SN | X098-15 | 8240-0182 |
| 11 | YE | 0.35 | SN | X272-2 | 8100-3625 |
| 12 | GY | 0.35 | SN | X272-5 | 8100-3625 |
| 13 | RD | 0.35 | SN | X179-13 | 8100-3625 |
| 14 | BK | 0.35 | SN | X179-14 | 8100-3625 |
| 15 | TN | 0.35 | SN | X949M-6 | 8100-3625 |
| 16 | VT | 0.35 | SN | X949M-5 | 8100-3625 |
| 17 | YE | 0.35 | SN | X949M-3 | 8100-3625 |
| 18 | GY | 0.35 | SN | X926M-5 | 8100-3625 |
| 19 | BU | 0.35 | SN | X954M-4 | 8100-3625 |
| 20 | BN | 0.35 | SN | X926M-8 | 8100-3625 |
| 21 | RD | 0.35 | SN | X926M-13 | 8100-3625 |
| 22 | YE | 0.35 | SN | X952M-6 | 8100-3625 |
| 23 | BU | 0.35 | SN | X952M-7 | 8100-3625 |
| 24 | BN | 0.35 | SN | X954M-19 | 8100-3625 |
| 25 | RD | 0.35 | SN | X954M-3 | 8100-3625 |
| 26 | BK | 0.50 | SN | X926M-20 | 8240-0215 |
| 27 | BK | 0.13 | SN | X962M-9 | 8240-0339 |
| 28 | WH | 0.35 | SN | X962M-2 | 8240-0215 |
| 29 | GY | 0.50 | SN | X942F-16 | 8240-0215 |
| 30 | WH | 0.35 | SN | X179-9 | 8240-0215 |
| 31 | VT | 0.35 | SN | X179-10 | 8240-0215 |
| 32 | GN | 2.00 | SN | X946M-1 | 8240-0214 |
