Connector End View - X046 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

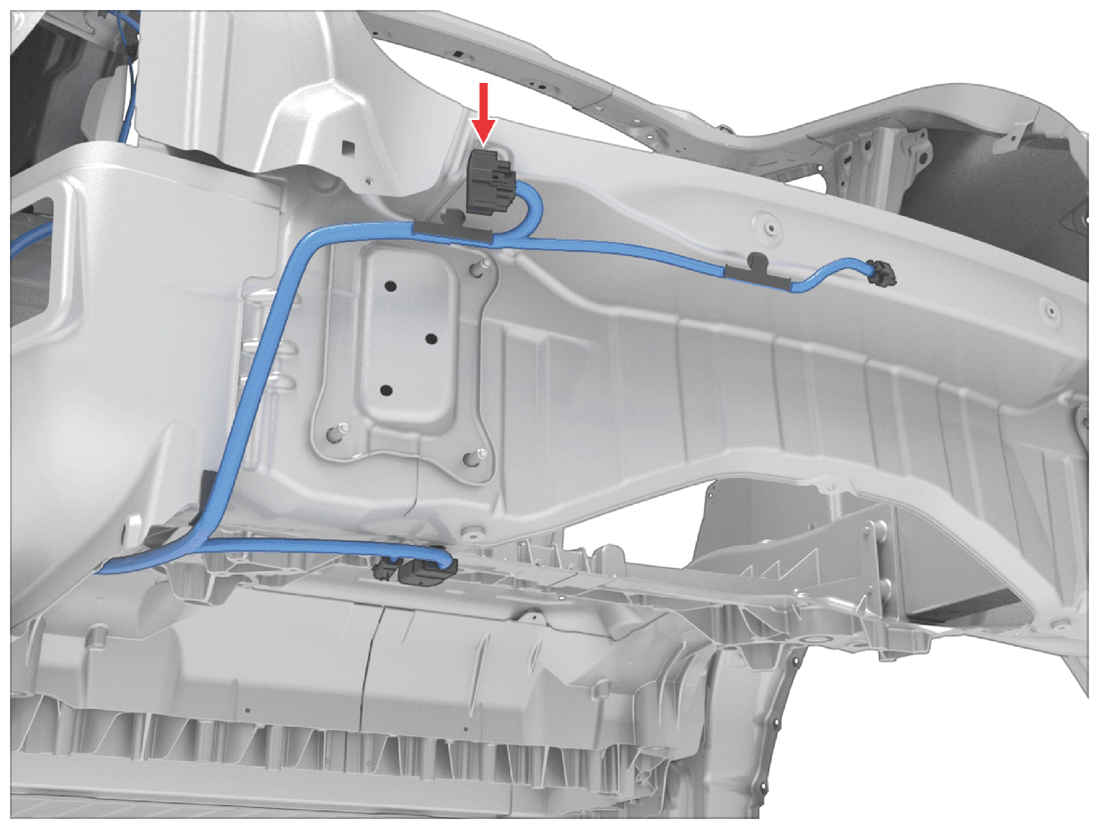

Fig 1: Connector Component Location - X046 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: MOLEX 34985-1601
Color: BK

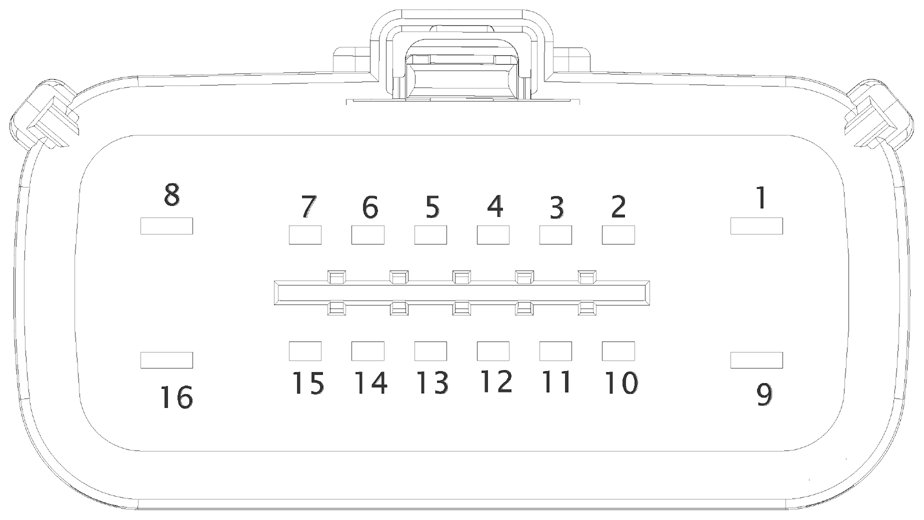

Fig 2: Connector End View - X046 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | RD | 2.00 | SN | X039-15 | 1326032-5 | 7158-3113-40 |
| 2 | GN | 1.50 | SN | X030B-2 | 33012-3001 | MAT-120-240 |
| 3 | VT | 1.50 | SN | X030B-9 | 33012-3001 | MAT-120-240 |
| 4 | BN | 1.50 | SN | X030B-4 | 33012-3001 | MAT-120-240 |
| 5 | WH | 1.50 | SN | X030B-5 | 33012-3001 | MAT-120-240 |
| 6 | ||||||
| 7 | BK | 1.50 | SN | G041-1 | 33012-3001 | MAT-120-240 |
| 8 | VT | 2.00 | SN | X039-1 | 1326032-5 | 7158-3113-40 |
| 9 | BU | 2.00 | SN | X935M-63 | 1326032-5 | 7158-3113-40 |
| 10 | ||||||
| 11 | ||||||
| 12 | BU | 1.50 | SN | X030B-10 | 33012-3001 | MAT-120-240 |
| 13 | RD | 1.50 | SN | X030B-8 | 33012-3001 | MAT-120-240 |
| 14 | ||||||
| 15 | WH | 1.50 | SN | X030B-3 | 33012-3001 | MAT-120-240 |
| 16 | BK | 2.00 | SN | G041-12 | 1326032-5 | 7158-3113-40 |
