Connector End View - X039 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

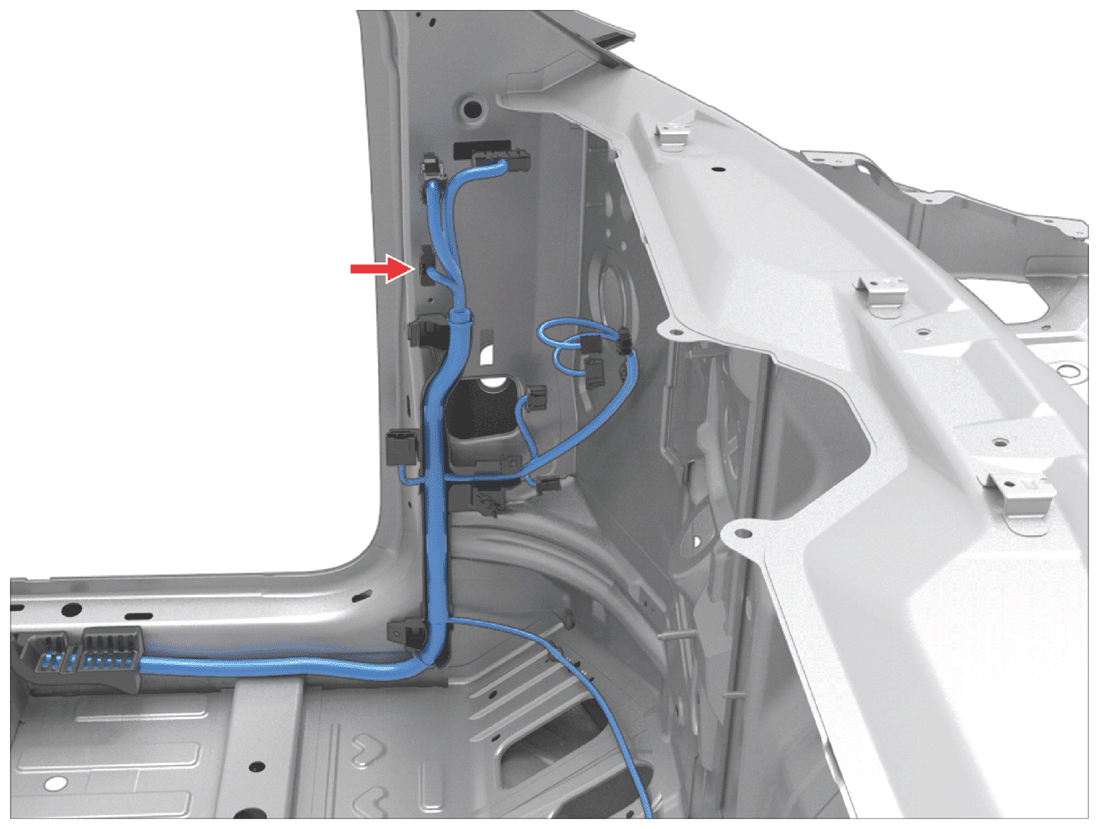

Fig 1: Connector Component Location - X039 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7287-1918-90
Color: BU

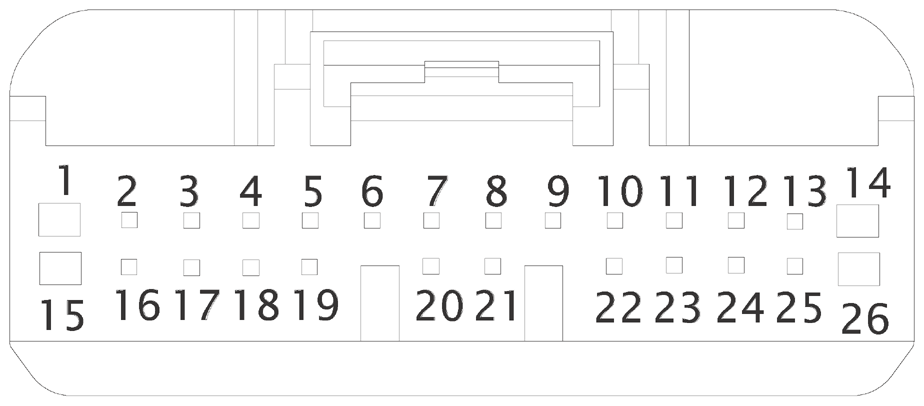

Fig 2: Connector End View - X039 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | VT | 2.00 | SN | X046-8 | 8240-0214 |
| 2 | BK | 0.35 | SN | X935M-25 | 8100-3625 |
| 3 | BU | 0.35 | SN | X943F-25 | 8100-3625 |
| 4 | GN | 0.35 | SN | X943F-23 | 8100-3625 |
| 5 | TN | 0.35 | SN | X943F-22 | 8100-3625 |
| 6 | WH | 0.35 | SN | X943F-4 | 8100-3625 |
| 7 | |||||
| 8 | GY | 0.50 | SN | X943F-21 | 8100-3625 |
| 9 | RD | 0.50 | SN | X943F-9 | 8100-3625 |
| 10 | WH | 0.35 | SN | X353-1 | 8100-3625 |
| 11 | GN | 0.35 | SN | X353-2 | 8100-3625 |
| 12 | RD | 0.35 | SN | X353-3 | 8100-3625 |
| 13 | BN | 0.35 | SN | X353-4 | 8100-3625 |
| 14 | BK | 2.00 | SN | X194-1 | 8240-0214 |
| 15 | RD | 2.00 | SN | X046-1 | 8240-0214 |
| 16 | BN | 0.50 | SN | X943F-2 | 8100-3625 |
| 17 | GY | 0.50 | SN | X943F-3 | 8100-3625 |
| 18 | YE | 0.50 | SN | X943F-7 | 8100-3625 |
| 19 | BN | 0.50 | SN | X943F-6 | 8100-3625 |
| 20 | VT | 0.35 | SN | X943F-24 | 8100-3625 |
| 21 | VT | 0.50 | SN | X943F-8 | 8100-3625 |
| 22 | BU | 0.35 | SN | X943F-10 | 8100-3625 |
| 23 | BN | 0.35 | SN | X680-2 | 8100-3625 |
| 24 | YE | 0.35 | SN | X680-1 | 8100-3625 |
| 25 | |||||
| 26 | YE | 2.00 | SN | X194-2 | 8240-0214 |
