Connector End View - X480 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1115406-00-A
Connector HIROSE ZE05-8DS-HU
Color BK
Connector Location:

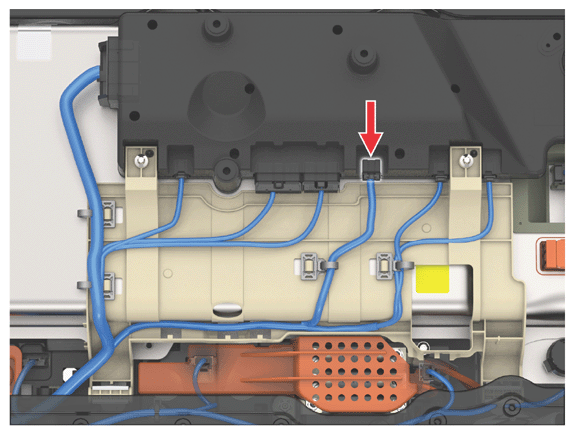

Fig 1: Connector Component Location - X480 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

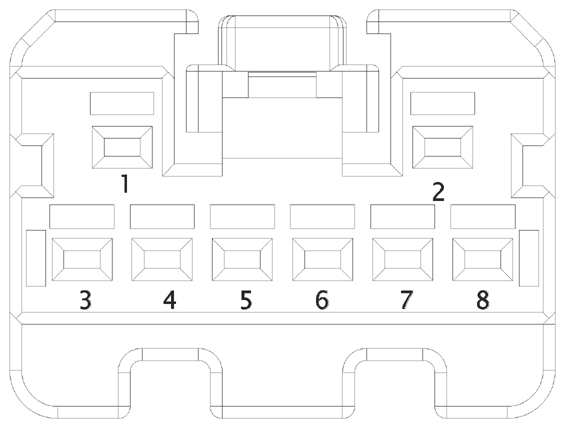

Fig 2: Connector End View - X480 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 2 | ||
| 2 | unused | ||||||||
| 3 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 1 | ||
| 4 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 3 | ||
| 5 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 4 | ||
| 6 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 5 | ||
| 7 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 6 | ||
| 8 | HIROSE | ZE05-2022SCF | 0.64x0.64 | WH/RD | 0.35 | X469 | 7 | ||
