Connector End View - X426 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1015005-02-A
Connector AMP 3-1718346-1
Color BU
Connector Location:

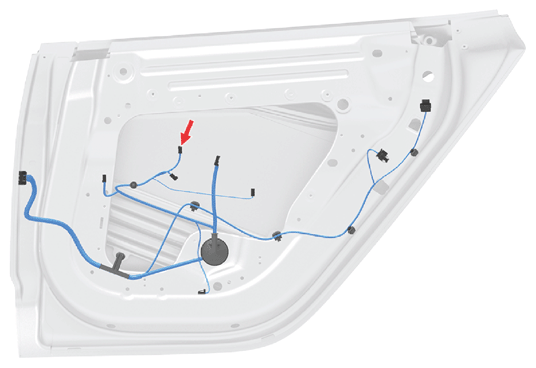

Fig 1: Connector Component Location - X426 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X426 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 5-963715-1 | 0.63x0.63F | BU | 0.50 | ||||
| 2 | AMP | 5-928999-1 | 0.63x0.63F | WH | 0.35 | X924F | 14 | ||
| 3 | AMP | 5-928999-1 | 0.63x0.63F | GN | 0.35 | X924F | 13 |
