Connector End View - X321 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1506109-00-A
Connector DELPHI 13890301
Color BK
Connector Location:

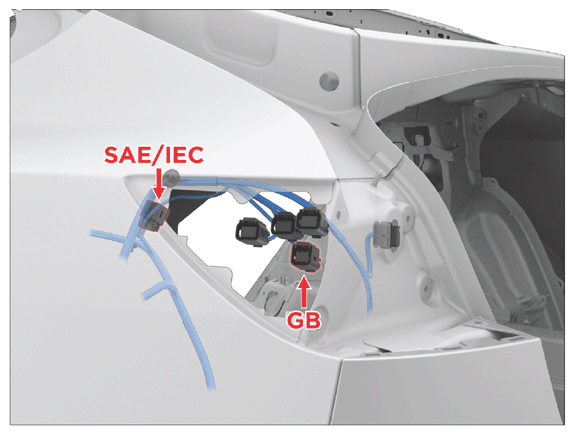

Fig 1: Connector Component Location - X321 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

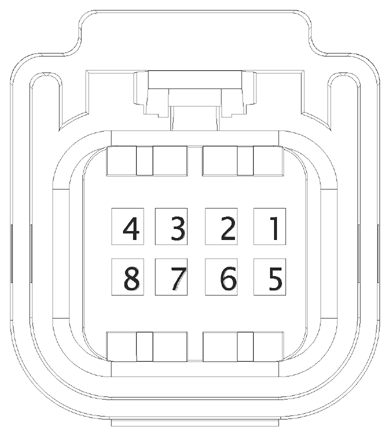

Fig 2: Connector End View - X321 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | DELPHI | 35072403 | 1.2x0.6F | BK | 0.50 | TESLA | MAT-140-190 | X688 | 9 |
| 2 | DELPHI | 35072403 | 1.2x0.6F | BN | 0.50 | TESLA | MAT-140-190 | X688 | 3 |
| 3 | DELPHI | 35072403 | 1.2x0.6F | WH | 0.50 | TESLA | MAT-140-190 | X688 | 10 |
| 4 | DELPHI | 35072403 | 1.2x0.6F | GN | 0.50 | TESLA | MAT-140-190 | X688 | 11 |
| 5 | unused | ||||||||
| 6 | DELPHI | 35072403 | 1.2x0.6F | BU | 0.50 | TESLA | MAT-140-190 | X688 | 17 |
| 7 | DELPHI | 35072403 | 1.2x0.6F | GY | 0.50 | TESLA | MAT-140-190 | X688 | 2 |
| 8 | DELPHI | 35072403 | 1.2x0.6F | YE | 0.50 | TESLA | MAT-140-190 | X688 | 6 |
