Connector End View - X096 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1117245-00-A
Connector AMP 1452349-1
Color WH
Connector Location:

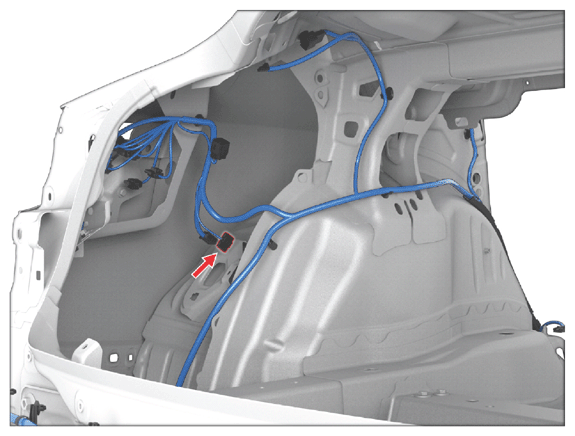

Fig 1: Connector Component Location - X096 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X096 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | unused | ||||||||
| 3 | unused | ||||||||
| 4 | unused | ||||||||
| 5 | AMP | 5-928999-1 | 0.63x0.63F | TN | 0.35 | X936F | 13 | ||
| 6 | AMP | 5-928999-1 | 0.63x0.63F | YE | 0.35 | X936F | 17 | ||
| 7 | AMP | 5-928999-1 | 0.63x0.63F | BK | 0.35 | X935F | 2 | ||
| 8 | AMP | 5-928999-1 | 0.63x0.63F | GN | 0.35 | X935F | 1 | ||
| 9 | AMP | 5-928999-1 | 0.63x0.63F | BK | 0.35 | G041 | 4 | ||
| 10 | AMP | 5-928999-1 | 0.63x0.63F | TN | 0.35 | X030A | 28 | ||
