Connector End View - X039 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1048099-03-A
Connector YAZAKI 7287-1918-90
Color BU
Connector Location:

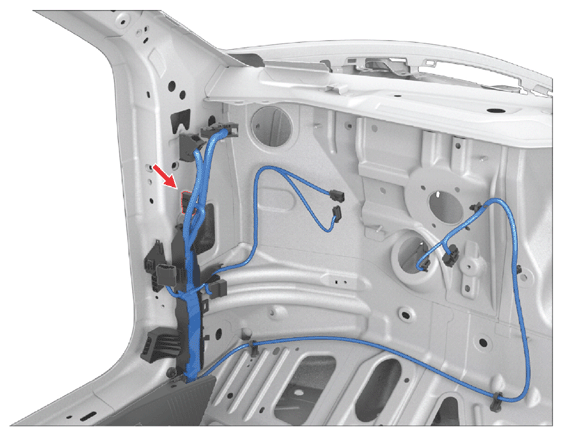

Fig 1: Connector Component Location - X039 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X039 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | SUMITOMO | 8100-3625 | 0.64x0.64F | GY | 0.35 | X686 | 10 | ||
| 3 | unused | ||||||||
| 4 | unused | ||||||||
| 5 | unused | ||||||||
| 6 | unused | ||||||||
| 7 | unused | ||||||||
| 8 | SUMITOMO | 8100-3625 | 0.64x0.64F | BK | 0.35 | X935F | 11 | ||
| 9 | unused | ||||||||
| 10 | SUMITOMO | 8100-3625 | 0.64x0.64F | WH | 0.35 | X353 | 1 | ||
| 11 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.35 | X353 | 2 | ||
| 12 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | X353 | 3 | ||
| 13 | SUMITOMO | 8100-3625 | 0.64x0.64F | BN | 0.35 | X353 | 4 | ||
| 14 | unused | ||||||||
| 15 | unused | ||||||||
| 16 | unused | ||||||||
| 17 | unused | ||||||||
| 18 | unused | ||||||||
| 19 | unused | ||||||||
| 20 | unused | ||||||||
| 21 | unused | ||||||||
| 22 | unused | ||||||||
| 23 | unused | ||||||||
| 24 | unused | ||||||||
| 25 | unused | ||||||||
| 26 | unused | ||||||||
