Connector End View - X038_1 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1100245-00-A
Connector YAZAKI 7283-6469-40
Color GY
Connector Location:

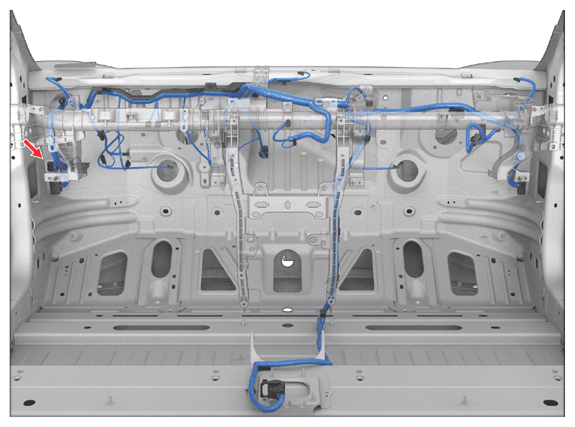

Fig 1: Connector Component Location - X038_1 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X038_1 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-4124-02 | 6.3x0.8F | RD | 5.00 | X536_1 | 4 | ||
| 2 | YAZAKI | 7116-4124-02 | 6.3x0.8F | BK | 5.00 | X536_1 | 2 | ||
| 3 | YAZAKI | 7116-4120-02 | 6.3x0.8F | SI | 0.50 | ||||
| 4 | YAZAKI | 7116-4124-02 | 6.3x0.8F | WH | 5.00 | X536_1 | 1 |
