Connector End View - X952M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1754744-00-A
Connector MOLEX 33482-7014
Color BK
Connector Location:

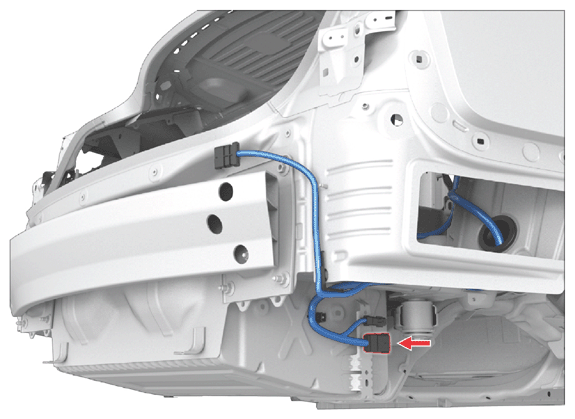

Fig 1: Connector Component Location - X952M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

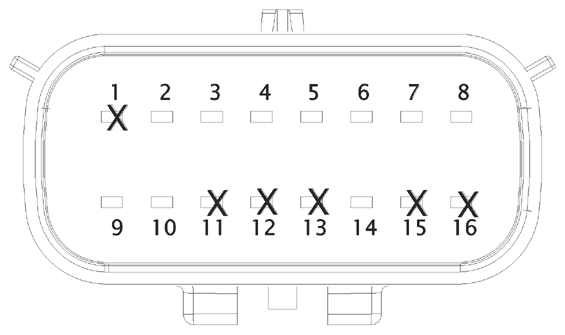

Fig 2: Connector End View - X952M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | MOLEX | 33000-0004 | 1.5x0.8M | TN | 0.35 | TESLA | MAT-120-240 | X908M | 16 |
| 3 | MOLEX | 33000-0004 | 1.5x0.8M | GN | 0.35 | TESLA | MAT-120-240 | X908M | 17 |
| 4 | MOLEX | 33000-0004 | 1.5x0.8M | WH | 0.35 | TESLA | MAT-120-240 | X908M | 3 |
| 5 | MOLEX | 33000-0004 | 1.5x0.8M | VT | 0.35 | TESLA | MAT-120-240 | X908M | 4 |
| 6 | MOLEX | 33000-0004 | 1.5x0.8M | BN/WH | 0.35 | TESLA | MAT-120-240 | X050A | 22 |
| 7 | MOLEX | 33000-0004 | 1.5x0.8M | BN | 0.35 | TESLA | MAT-120-240 | X050A | 23 |
| 8 | MOLEX | 33000-0004 | 1.5x0.8M | RD | 0.35 | TESLA | MAT-120-240 | X098 | 1 |
| 9 | MOLEX | 33000-0004 | 1.5x0.8M | WH | 0.35 | TESLA | MAT-120-240 | X908M | 18 |
| 10 | MOLEX | 33000-0001 | 1.5x0.8M | RD | 1.50 | TESLA | MAT-120-240 | X051 | 3 |
| 11 | unused | ||||||||
| 12 | unused | ||||||||
| 13 | unused | ||||||||
| 14 | MOLEX | 33000-0004 | 1.5x0.8M | BK | 0.50 | TESLA | MAT-120-240 | G032 | 5 |
| 15 | unused | ||||||||
| 16 | unused | ||||||||
