Connector End View - X910M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1092873-00-A
Connector AMP 1-1703532-1
Color BK
Connector Location:

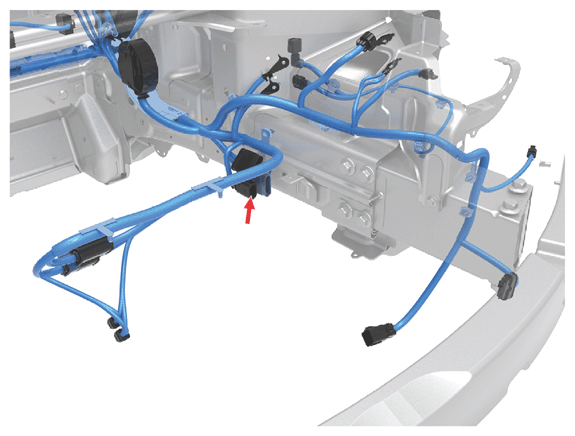

Fig 1: Connector Component Location - X910M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

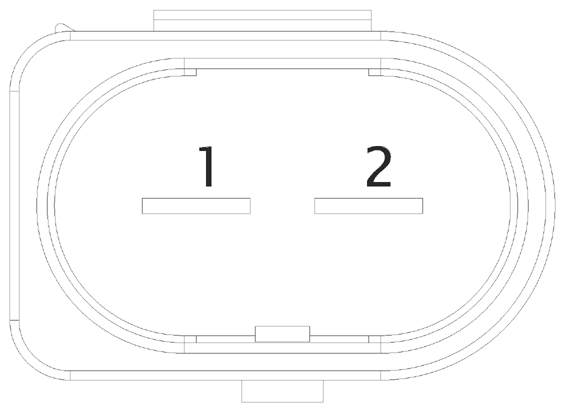

Fig 2: Connector End View - X910M (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 964314-1 | 6.3x0.8MS | BU | 4.00 | AMP | 1394512-1 | X081 | 1 |
| 2 | AMP | 964314-1 | 6.3x0.8MS | BK | 4.00 | AMP | 1394512-1 | X081 | 2 |
