Connector End View - X631 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1015015-00-A
Connector AMP 1241634-1
Color BK
Connector Location:

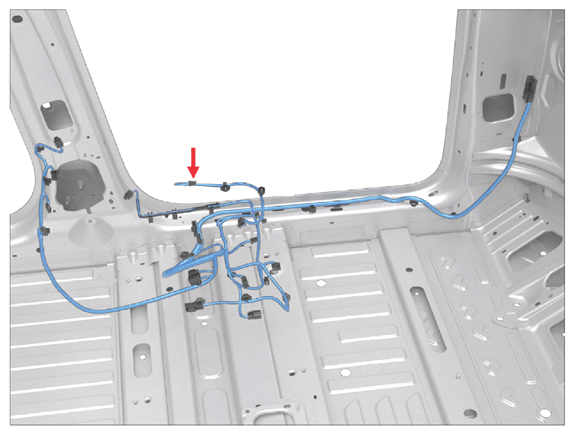

Fig 1: Connector Component Location - X631 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X631 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 5-928999-1 | 0.63x0.63F | VT | 0.35 | X032 | 43 | ||
| 2 | AMP | 5-928999-1 | 0.63x0.63F | YE | 0.35 | X032 | 44 | ||
| 3 | AMP | 5-928999-1 | 0.63x0.63F | RD | 0.35 | X032 | 42 | ||
| 4 | AMP | 5-928999-1 | 0.63x0.63F | BK | 0.35 |
