Connector End View - X600 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1042589-01-A
Connector SUMITOMO 6098-5680
Color BK
Connector Location:

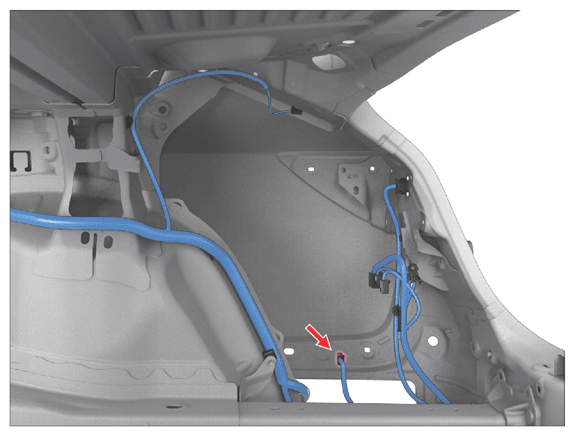

Fig 1: Connector Component Location - X600 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X600 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-0214 | 1.5x0.64F | GN | 1.50 | X561 | 9 | ||
| 2 | SUMITOMO | 8240-0214 | 1.5x0.64F | RD | 1.50 | X561 | 3 | ||
| 3 | SUMITOMO | 8240-0214 | 1.5x0.64F | VT | 1.50 | X561 | 4 | ||
| 4 | SUMITOMO | 8240-0214 | 1.5x0.64F | BN | 1.50 | X561 | 10 |
