Connector End View - X562 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1118256-00-A
Connector AMP 2302475-2
Color WH
Connector Location:

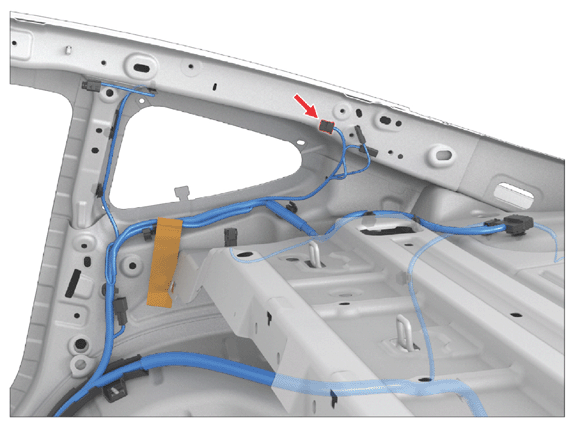

Fig 1: Connector Component Location - X562 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X562 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 2-1703930-1 | 0.50x0.40F | RD | 0.35 | X050B | 3 | ||
| 2 | unused | ||||||||
| 3 | unused | ||||||||
| 4 | AMP | 2-1703930-1 | 0.50x0.40F | BK | 0.35 | G032 | 10 | ||
| 5 | unused | ||||||||
| 6 | unused | ||||||||
| 7 | AMP | 2-1703930-1 | 0.50x0.40F | GY | 0.35 | X175 | 11 | ||
| 8 | unused | ||||||||
| 9 | AMP | 2-1703930-1 | 0.50x0.40F | YE | 0.35 | X175 | 12 | ||
| 10 | unused | ||||||||
