Connector End View - X502 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1496689-00-A
Connector DELPHI 35126375
Color BK
Connector Location:

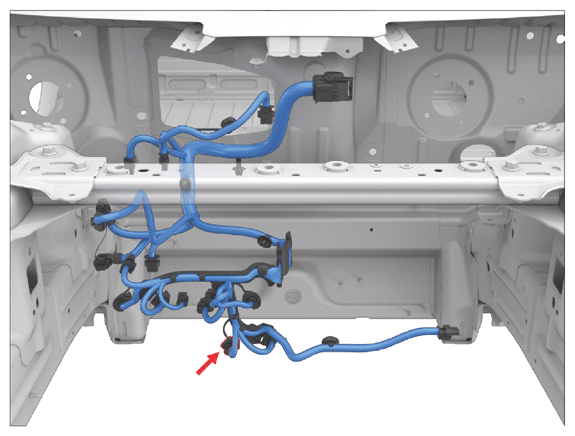

Fig 1: Connector Component Location - X502 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

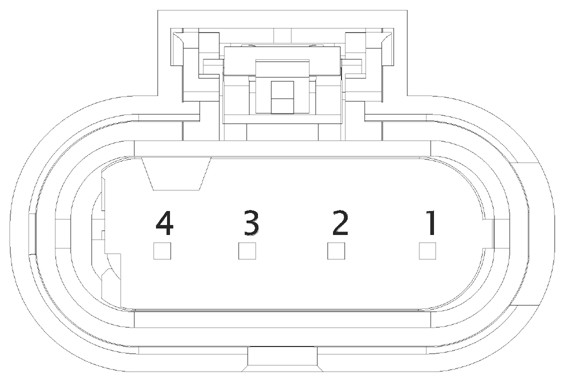

Fig 2: Connector End View - X502 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 7-1452668-3 | 1.2x0.6FS | BU | 0.50 | AMP | 967067-1 | X021 | L4 |
| 2 | AMP | 7-1452668-3 | 1.2x0.6FS | GN | 0.50 | AMP | 967067-1 | X021 | J4 |
| 3 | AMP | 7-1452668-3 | 1.2x0.6FS | GY | 0.50 | AMP | 967067-1 | X021 | M4 |
| 4 | AMP | 7-1452668-3 | 1.2x0.6FS | WH | 0.50 | AMP | 967067-1 | X021 | K4 |
