Connector End View - X472 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1122869-00-C
Connector ROSENBERGER 1122869-00-C
Color Currently not available
Connector Location:

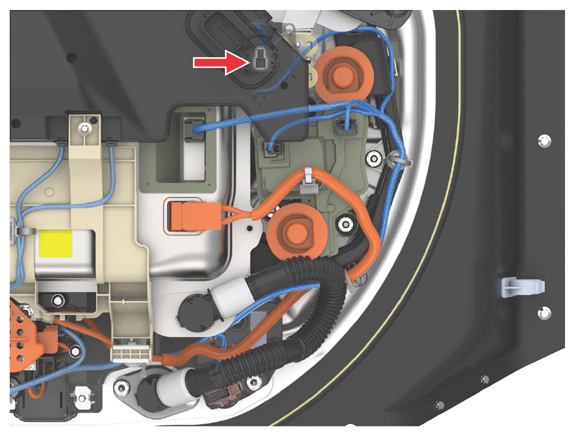

Fig 1: Connector Component Location - X472 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

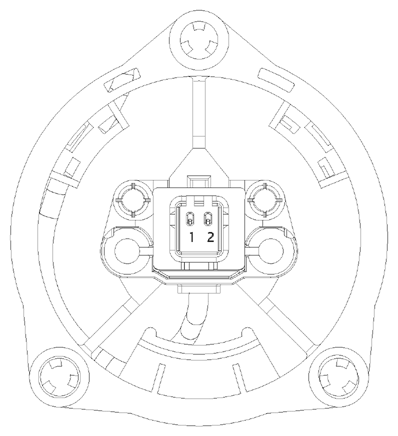

Fig 2: Connector End View - X472 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | GEN | PIA-AU-26 | PIA | GN | 0.13 | X483 | 1 | ||
| 2 | GEN | PIA-AU-26 | PIA | WH | 0.13 | X483 | 2 |
