Connector End View - X420 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1080111-01-A
Connector AMP 1717106-2
Color BK
Connector Location:

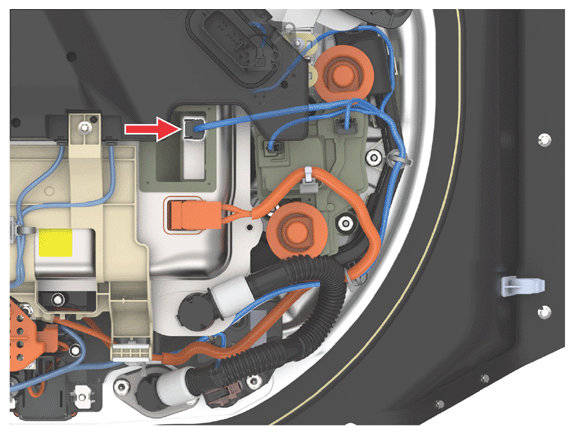

Fig 1: Connector Component Location - X420 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

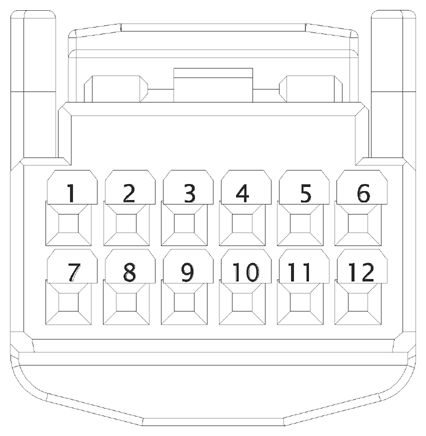

Fig 2: Connector End View - X420 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 29 | ||
| 2 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 6 | ||
| 3 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 5 | ||
| 4 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 1 | ||
| 5 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 15 | ||
| 6 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 2 | ||
| 7 | unused | ||||||||
| 8 | unused | ||||||||
| 9 | unused | ||||||||
| 10 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 26 | ||
| 11 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 12 | ||
| 12 | AMP | 1674311-1 | 0.64F | WH | 0.35 | X479 | 30 | ||
