Connector End View - X288 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1034990-00-A
Connector AMP 1-1743282-2
Color BK
Connector Location:

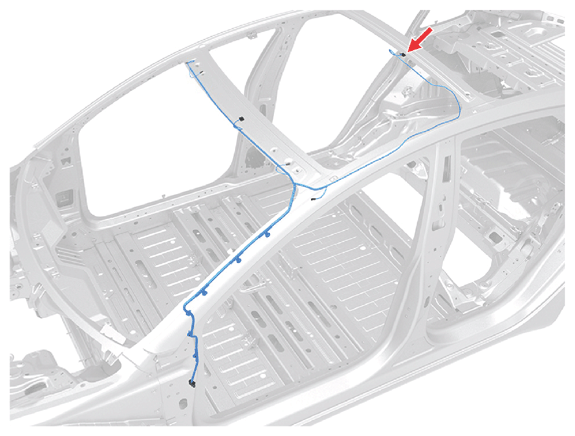

Fig 1: Connector Component Location - X288 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X288 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 5-928999-1 | 0.63x0.63F | BK | 0.35 | ||||
| 2 | AMP | 1355717-1 | 0.63x0.63F | VT | 0.13 | X299 | 5 | ||
| 3 | AMP | 1355717-1 | 0.63x0.63F | RD | 0.13 | X299 | 11 | ||
| 4 | AMP | 1355717-1 | 0.63x0.63F | BU | 0.13 | X299 | 10 | ||
| 5 | AMP | 5-928999-1 | 0.63x0.63F | VT | 0.35 | X981F | 2 | ||
| 6 | AMP | 1355717-1 | 0.63x0.63F | YE | 0.13 | X299 | 9 | ||
| 7 | unused | ||||||||
| 8 | AMP | 1355717-1 | 0.63x0.63F | VT | 0.13 | X299 | 2 | ||
