Connector End View - X251 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1033076-00-A
Connector YAZAKI 7283-7491-70
Color YL
Connector Location:

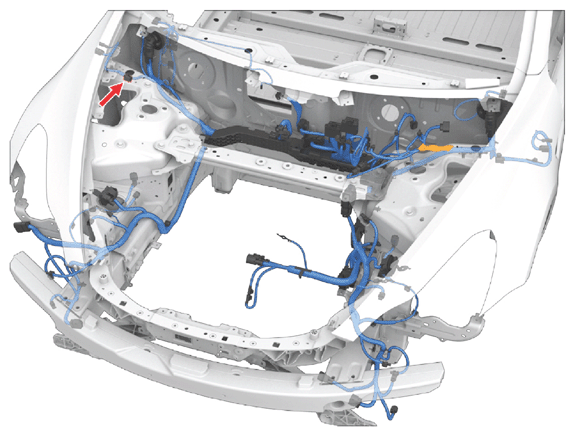

Fig 1: Connector Component Location - X251 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

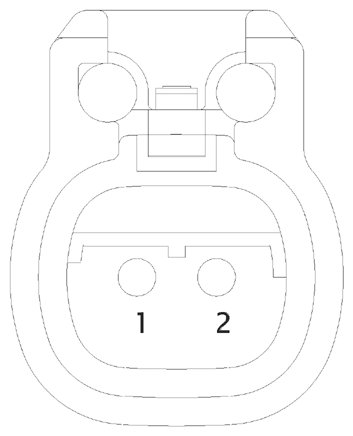

Fig 2: Connector End View - X251 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-4221-08 | 1.0x0.64F | WH | 0.35 | YAZAKI | 7158-3070-80 | X909F | 21 |
| 2 | YAZAKI | 7116-4221-08 | 1.0x0.64F | BN | 0.35 | YAZAKI | 7158-3070-80 | X909F | 22 |
