Connector End View - X181 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1473341-00-A
Connector AMP 179631-2
Color BK
Connector Location:

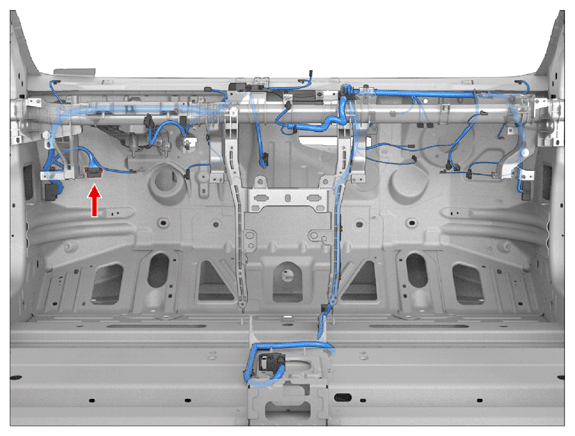

Fig 1: Connector Component Location - X181 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout: Currently not available
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | unused | ||||||||
| 3 | AMP | 776001-1 | 1.5 | GN | 0.35 | X035 | 34 | ||
| 4 | AMP | 776001-1 | 1.5 | BK | 0.50 | ||||
| 5 | AMP | 776001-1 | 1.5 | BK | 0.50 | ||||
| 6 | AMP | 776001-1 | 1.5 | BN | 0.35 | X035 | 30 | ||
| 7 | unused | ||||||||
| 8 | unused | ||||||||
| 9 | unused | ||||||||
| 10 | unused | ||||||||
| 11 | AMP | 776001-1 | 1.5 | YE | 0.35 | X035 | 45 | ||
| 12 | unused | ||||||||
| 13 | unused | ||||||||
| 14 | AMP | 776001-1 | 1.5 | VT | 0.35 | X035 | 14 | ||
| 15 | unused | ||||||||
| 16 | AMP | 776001-1 | 1.5 | RD | 0.35 | X035 | 33 | ||
