Connector End View - X171 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1043580-00-A
Connector SUMITOMO 6098-6203
Color WH
Connector Location:

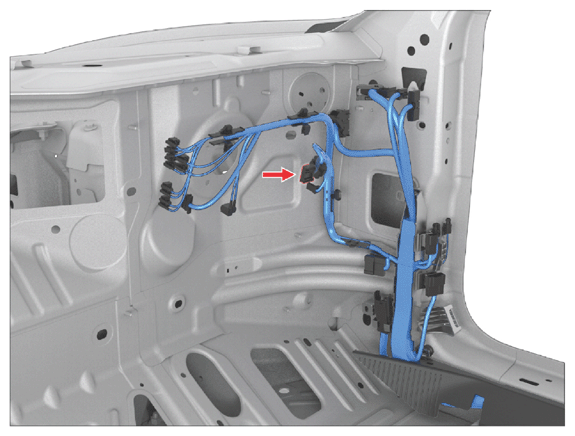

Fig 1: Connector Component Location - X171 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X171 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-0214 | 1.5x0.64F | GN | 2.00 | X051 | 15 | ||
| 2 | SUMITOMO | 8240-0214 | 1.5x0.64F | RD | 2.00 | X051 | 16 | ||
| 3 | SUMITOMO | 8240-0213 | 1.5x0.64F | WH | 1.00 | X936M | 15 | ||
| 4 | SUMITOMO | 8240-0213 | 1.5x0.64F | RD | 1.00 | X936M | 1 | ||
| 5 | SUMITOMO | 8240-0213 | 1.5x0.64F | RD | 1.00 | X051 | 36 | ||
| 6 | SUMITOMO | 8240-0213 | 1.5x0.64F | TN | 1.00 | X051 | 20 | ||
| 7 | SUMITOMO | 8240-0215 | 1.5x0.64F | WH | 0.50 | X936M | 11 | ||
| 8 | SUMITOMO | 8240-0215 | 1.5x0.64F | GN | 0.50 | X926M | 19 | ||
| 9 | SUMITOMO | 8240-0214 | 1.5x0.64F | BK | 2.00 | X908M | 12 | ||
| 10 | unused | ||||||||
| 11 | unused | ||||||||
| 12 | unused | ||||||||
| 13 | unused | ||||||||
| 14 | unused | ||||||||
| 15 | unused | ||||||||
| 16 | SUMITOMO | 8240-0214 | 1.5x0.64F | BK | 2.00 | X908M | 1 | ||
