Connector End View - X163 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1069906-00-A
Connector FCI 54200210
Color BK
Connector Location:

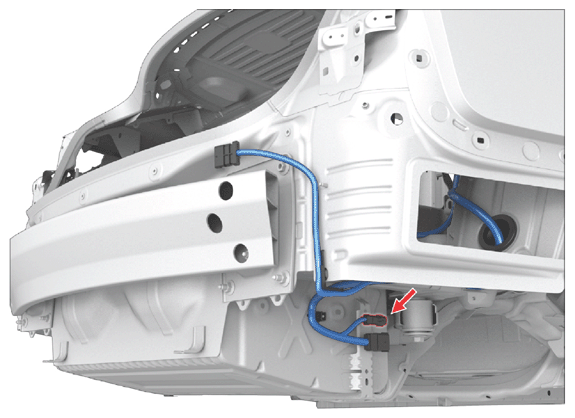

Fig 1: Connector Component Location - X163 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

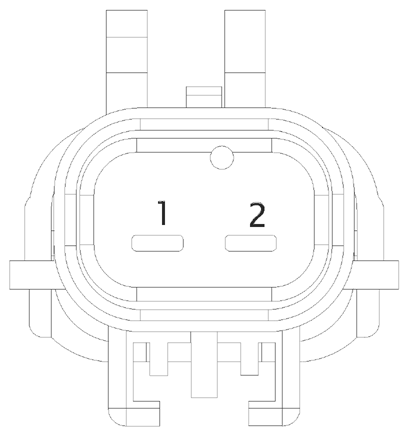

Fig 2: Connector End View - X163 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | FCI | 54001401 | 2.8x0.8M | GN | 1.50 | TESLA | MAT-170-270 | X051 | 4 |
| 2 | FCI | 54001401 | 2.8x0.8M | BK | 1.50 | TESLA | MAT-170-270 | X051 | 5 |
