Connector End View - X050B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1506907-01-A
Connector SUMITOMO 6098-8947
Color WH
Connector Location:

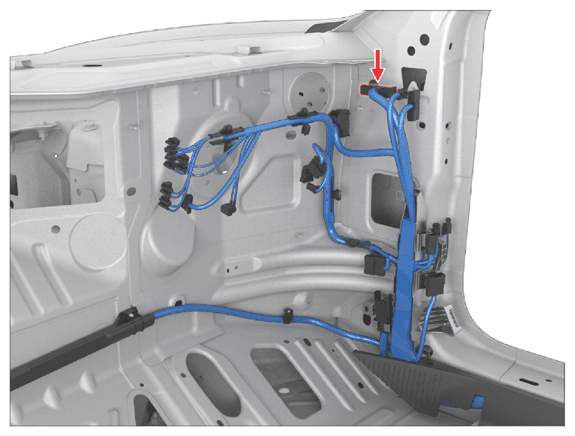

Fig 1: Connector Component Location - X050B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X050B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-0215 | 1.5x0.64F | GY | 0.50 | X926M | 10 | ||
| 2 | SUMITOMO | 8240-0213 | 1.5x0.64F | GN | 1.00 | X954M | 20 | ||
| 3 | SUMITOMO | 8240-0215 | 1.5x0.64F | RD | 0.35 | X562 | 1 | ||
| 4 | SUMITOMO | 8240-0213 | 1.5x0.64F | YE | 0.75 | X098 | 8 | ||
| 5 | SUMITOMO | 8240-0215 | 1.5x0.64F | WH | 0.50 | X926M | 9 | ||
| 6 | SUMITOMO | 8240-0213 | 1.5x0.64F | RD | 1.00 | X954M | 11 | ||
| 7 | unused | ||||||||
| 8 | SUMITOMO | 8240-0215 | 1.5x0.64F | TN | 0.35 | X272 | 3 | ||
| 9 | SUMITOMO | 8240-0215 | 1.5x0.64F | RD | 0.35 | X297 | 1 | ||
| 10 | SUMITOMO | 8240-0215 | 1.5x0.64F | YE | 0.35 | X494 | 1 | ||
| 11 | SUMITOMO | 8240-4932 | 4.8x0.8F | RD | 3.00 | X561 | 6 | ||
