Connector End View - X033B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1506908-01-A
Connector SUMITOMO 6098-8956
Color WH
Connector Location:

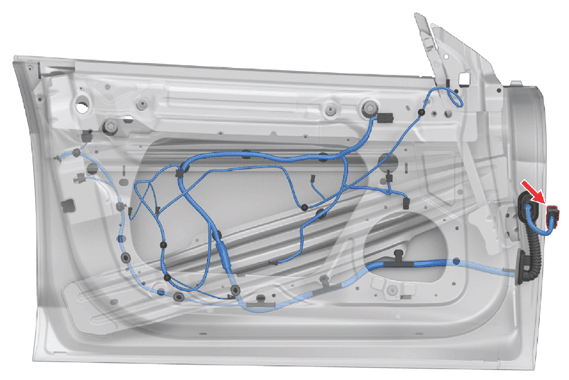

Fig 1: Connector Component Location - X033B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X033B (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | X376 | 1 | ||
| 2 | SUMITOMO | 8240-0182 | 0.64x0.64F | BN | 0.13 | X376 | 14 | ||
| 3 | SUMITOMO | 8100-3625 | 0.64x0.64F | GY | 0.50 | X380 | 3 | ||
| 4 | unused | ||||||||
| 5 | unused | ||||||||
| 6 | SUMITOMO | 8100-3625 | 0.64x0.64F | WH | 0.50 | X380 | 4 | ||
| 7 | unused | ||||||||
| 8 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | X370 | 1 | ||
