Connector End View - X012 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1513858-02-A
Connector DELPHI 35367403
Color BK
Connector Location:

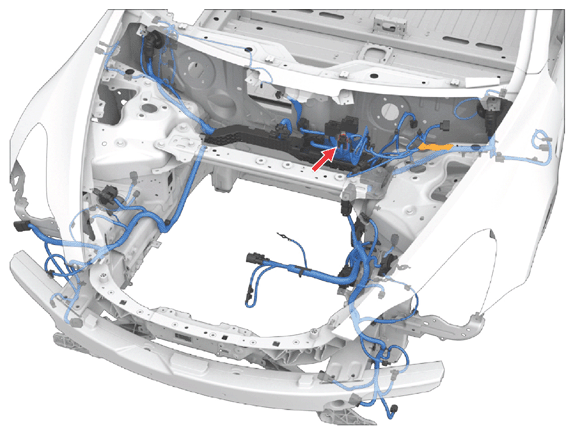

Fig 1: Connector Component Location - X012 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - X012 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | DELPHI | 15340695 | 6.3 | BU | 2.00 | DELPHI | 15443869 | X120 | 9 |
| 3 | DELPHI | 10748126 | 6.3 | VT | 2.50 | DELPHI | 15443869 | X300A | 4 |
| 4 | unused | ||||||||
| 5 | DELPHI | 10748126 | 6.3 | RD | 4.00 | DELPHI | 12186636 | X150A | 1 |
| 6 | unused | ||||||||
| 7 | unused | ||||||||
