Connector End View - X001 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1616121-00-A
Connector JONHON EVL1-P2TJ-25WA
Color BK
Connector Location:

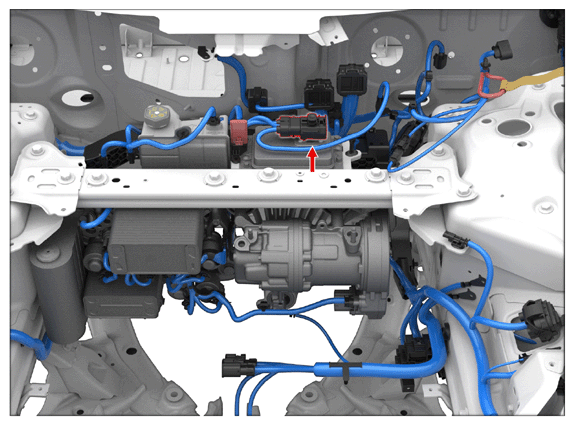

Fig 1: Connector Component Location - X001 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:

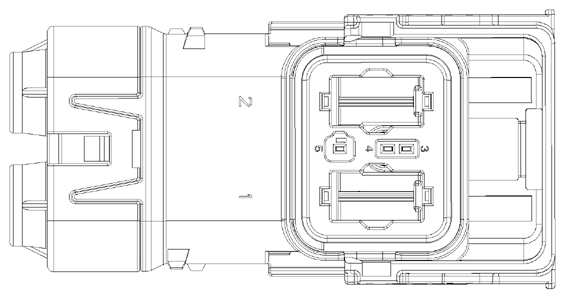

Fig 2: Connector End View - X001 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | JONHON | 85562302-01 | PWR, M | RD | 25 | PIA | PIA-SEAL | X014 | 3 |
| 2 | JONHON | 85562302-01 | PWR, M | BKYE | 25 | PIA | PIA-SEAL | X022 | 1 |
| 3 | unused | ||||||||
| 4 | unused | ||||||||
| 5 | JONHON | 857111838-01 | SIG, F | GN | 0.35 | PIA | PIA-SEAL | X010 | 60 |
