Connector End View - G031 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Tesla Part Number 1660490-00-C
Connector KSE K30M00121
Color BK
Connector Location:

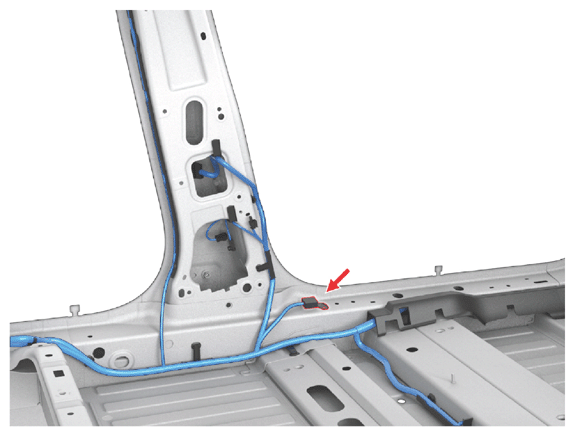

Fig 1: Connector Component Location - G031 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
Connector Pinout:
Fig 2: Connector End View - G031 (Fremont: 01/17/2022 - 12/31/2023 | Shanghai: 11/12/2021 - 08/31/2023)
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8100-0782 | 4.8x0.8F | BK | 3.00 | G041 | 1 | ||
| 2 | unused | ||||||||
| 3 | unused | ||||||||
| 4 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.50 | X930F | 7 | ||
| 5 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.35 | X201 | 62 | ||
| 6 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.35 | X493 | 2 | ||
| 7 | unused | ||||||||
| 8 | unused | ||||||||
| 9 | SUMITOMO | 8240-0214 | 1.5x0.64F | BK | 1.50 | X686 | 12 | ||
| 10 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.35 | X168 | 1 | ||
| 11 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.50 | X676 | 1 | ||
| 12 | SUMITOMO | 8240-0214 | 1.5x0.64F | BK | 2.00 | X930F | 14 | ||
| 13 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.35 | X201 | 55 | ||
| 14 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.35 | X981M | 20 | ||
| 15 | unused | ||||||||
