Connector End View - X962M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

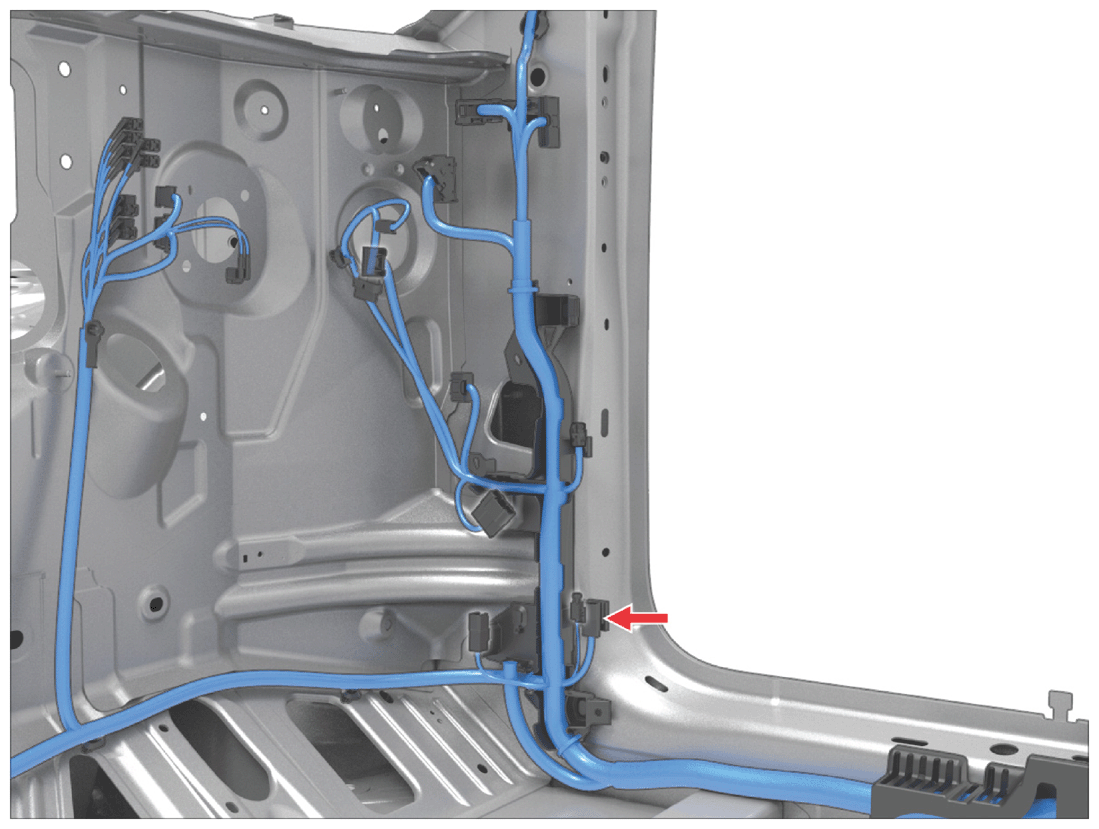

Fig 1: Connector Component Location - X962M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-3869
Color: WH

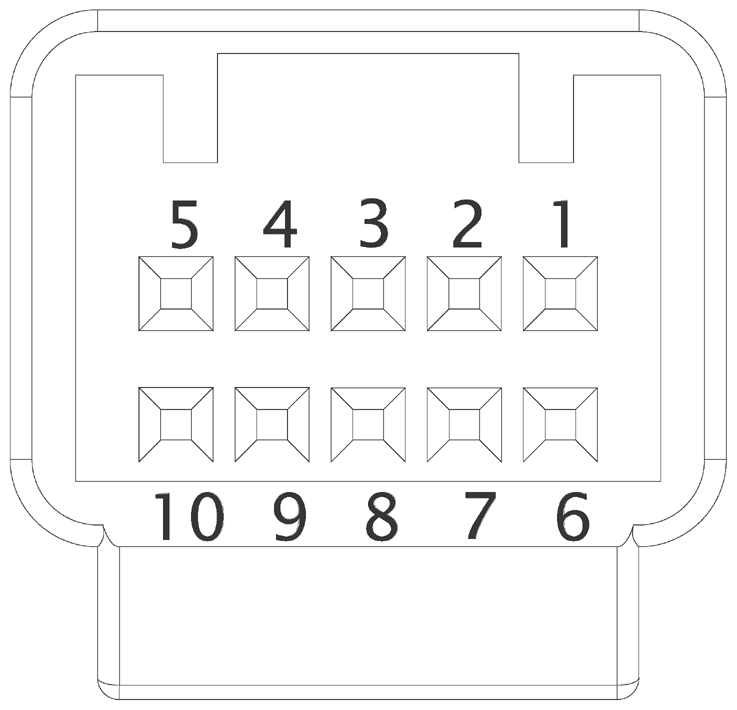

Fig 2: Connector End View - X962M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | YE | 0.35 | SN | X051-26 | 8100-3623 |
| 2 | WH | 0.35 | SN | X050A-28 | 8100-3623 |
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 6 | |||||
| 7 | VT | 0.13 | SN | X051-7 | 8230-4878 |
| 8 | GN | 0.13 | SN | X051-12 | 8230-4878 |
| 9 | BK | 0.13 | SN | X050A-27 | 8230-4878 |
| 10 |
