Connector End View - X954F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

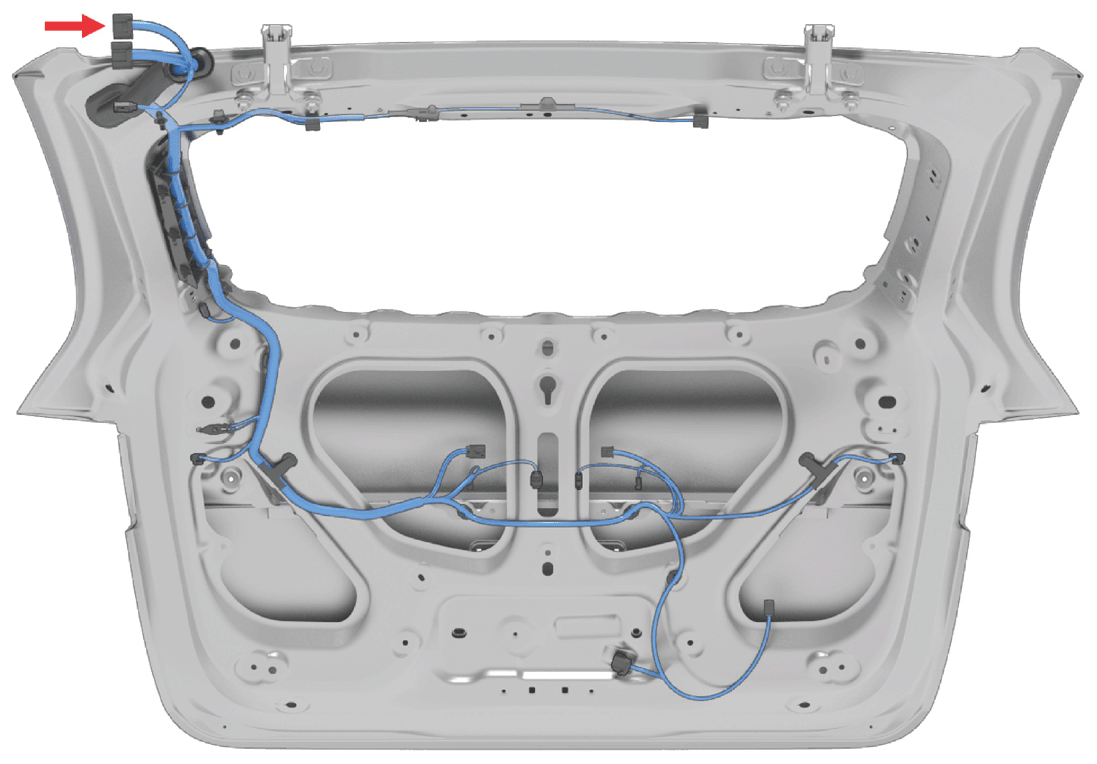

Fig 1: Connector Component Location - X954F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-3926
Color: BK

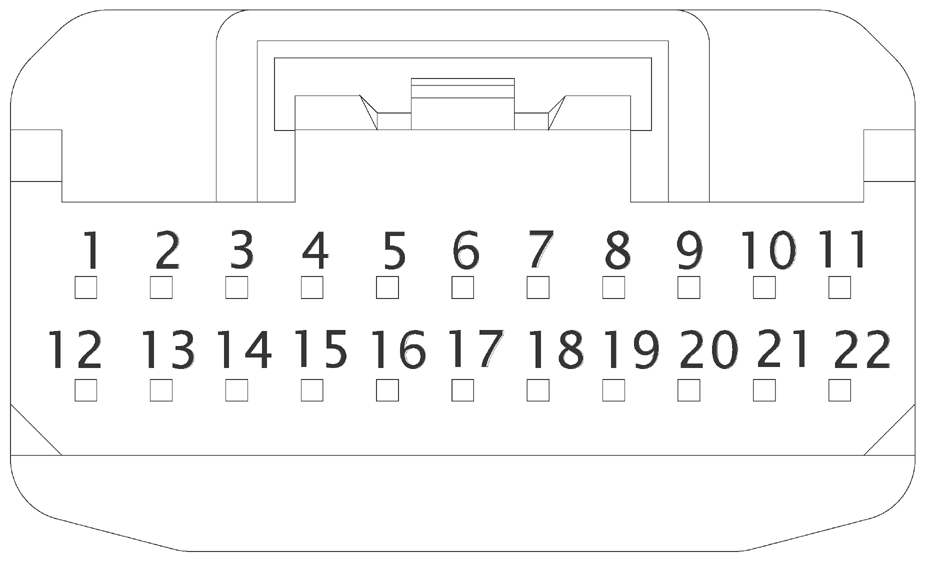

Fig 2: Connector End View - X954F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | WH | 0.35 | SN | X271-3 | 8100-3625 |
| 2 | BU | 0.35 | SN | X273A-3 | 8100-3625 |
| 3 | RD | 0.35 | SN | X274-1 | 8100-3625 |
| 4 | BU | 0.35 | SN | X347-1 | 8100-3625 |
| 5 | WH | 0.35 | SN | X955F-1 | 8100-3625 |
| 6 | BU | 0.35 | SN | X955F-2 | 8100-3625 |
| 7 | YE | 0.35 | SN | X955F-7 | 8100-3625 |
| 8 | WH | 0.35 | SN | X340-1 | 8100-3625 |
| 9 | VT | 0.35 | SN | X340-2 | 8100-3625 |
| 10 | |||||
| 11 | |||||
| 12 | BN | 0.35 | SN | 8100-3625 | |
| 13 | YE | 0.35 | SN | X340-6 | 8100-3625 |
| 14 | |||||
| 15 | |||||
| 16 | |||||
| 17 | |||||
| 18 | RD | 0.35 | SN | X271A-2 | 8100-3625 |
| 19 | BN | 0.35 | SN | X273A-2 | 8100-3625 |
| 20 | |||||
| 21 | RD | 0.35 | SN | X273A-4 | 8100-3625 |
| 22 | YE | 0.35 | SN | X271A-4 | 8100-3625 |
