Connector End View - X943F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

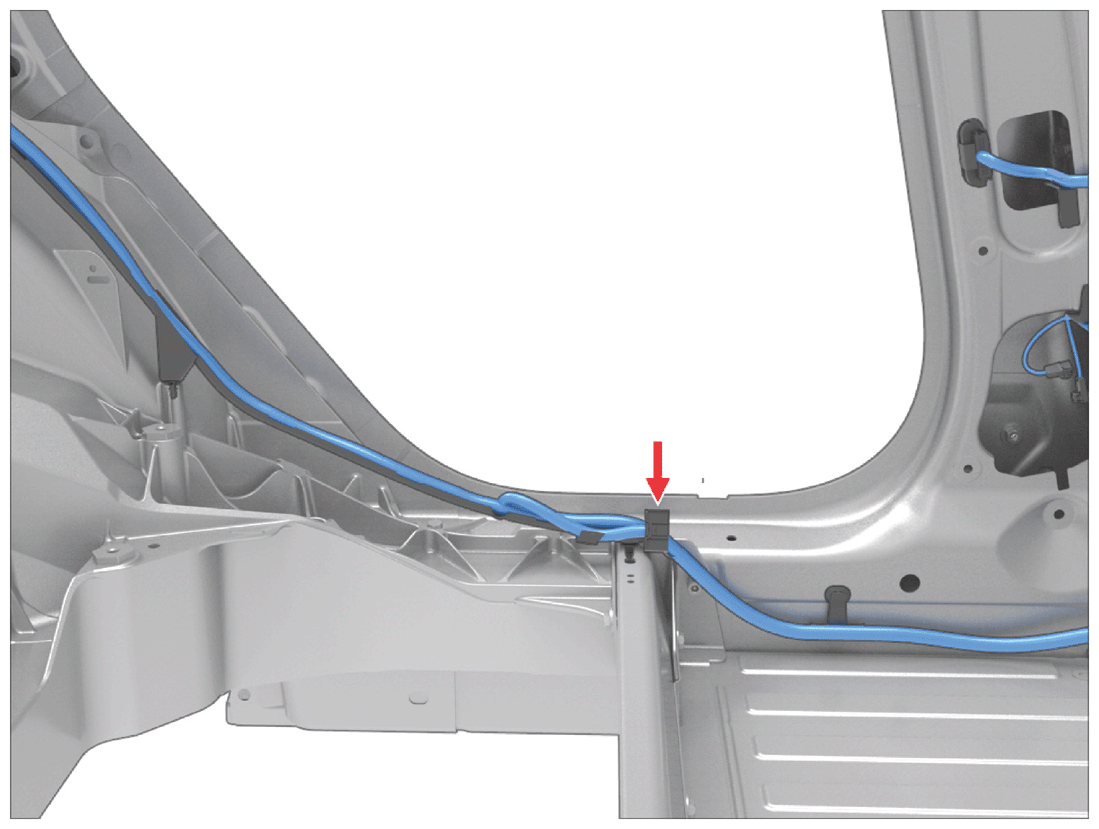

Fig 1: Connector Component Location - X943F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7287-1918
Color: WH

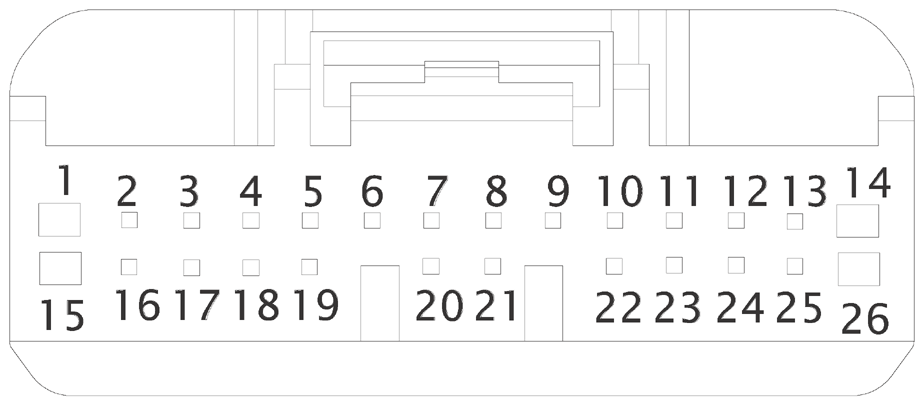

Fig 2: Connector End View - X943F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | RD | 0.50 | SN | X030A-32 | 8240-0215 |
| 2 | BN | 0.50 | SN | X039-16 | 8100-3625 |
| 3 | GY | 0.50 | SN | X039-17 | 8100-3625 |
| 4 | WH | 0.35 | SN | X039-6 | 8100-3625 |
| 5 | GN | 0.35 | SN | X031-16 | 8100-3625 |
| 6 | BN | 0.50 | SN | X039-19 | 8100-3625 |
| 7 | YE | 0.50 | SN | X039-18 | 8100-3625 |
| 8 | VT | 0.50 | SN | X039-21 | 8100-3625 |
| 9 | RD | 0.50 | SN | X039-9 | 8100-3625 |
| 10 | BU | 0.35 | SN | X039-22 | 8100-3625 |
| 11 | GY | 0.50 | SN | X030A-30 | 8100-3625 |
| 12 | BU | 0.35 | SN | 8100-3625 | |
| 13 | YE | 0.35 | SN | X031-28 | 8100-3625 |
| 14 | VT | 0.50 | SN | X030A-29 | 8240-0215 |
| 15 | GN | 0.50 | SN | X030A-31 | 8240-0215 |
| 16 | WH | 0.35 | SN | X031-27 | 8100-3625 |
| 17 | GN | 0.35 | SN | X030B-7 | 8100-3625 |
| 18 | YE | 0.35 | SN | X030A-19 | 8100-3625 |
| 19 | BN | 0.35 | SN | X031-6 | 8100-3625 |
| 20 | RD | 0.35 | SN | X030A-5 | 8100-3625 |
| 21 | GY | 0.50 | SN | X039-8 | 8100-3625 |
| 22 | TN | 0.35 | SN | X039-5 | 8100-3625 |
| 23 | GN | 0.35 | SN | X039-4 | 8100-3625 |
| 24 | VT | 0.35 | SN | X039-20 | 8100-3625 |
| 25 | BU | 0.35 | SN | X039-3 | 8100-3625 |
| 26 | BK | 2.00 | SN | G031-8 | 8240-0214 |
