Connector End View - X924M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

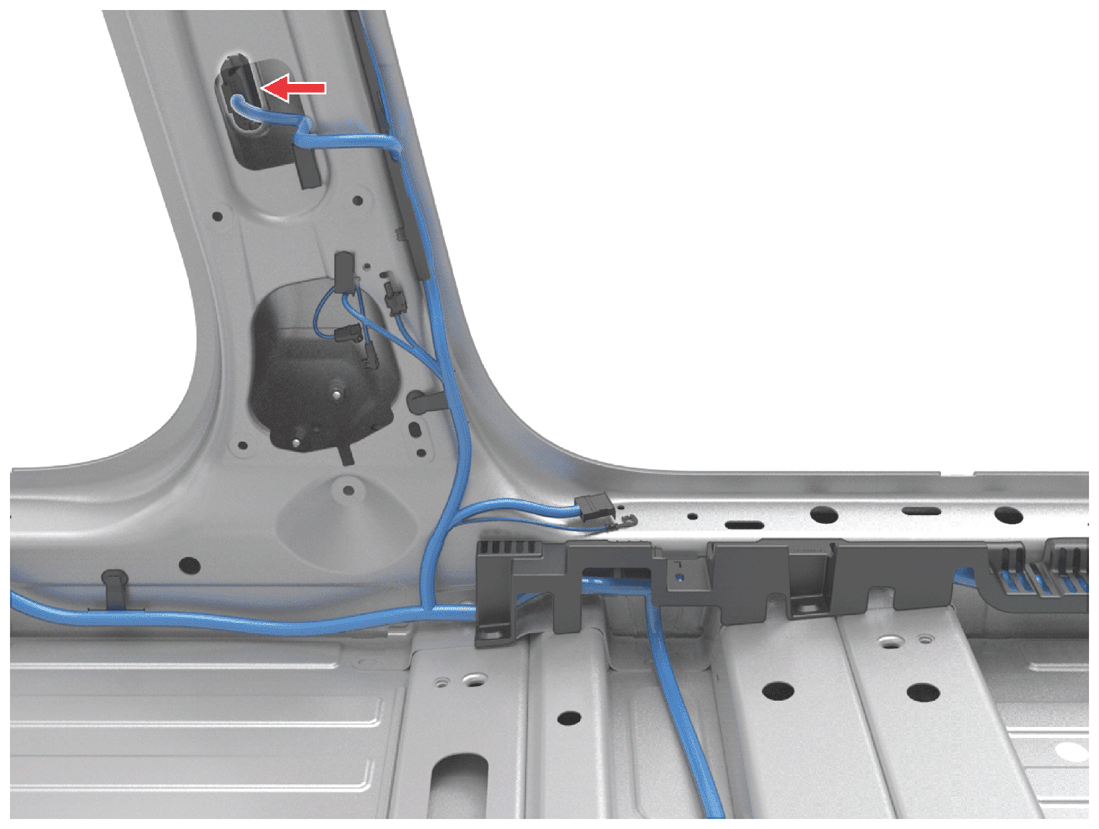

Fig 1: Connector Component Location - X924M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7286-1919
Color: NA

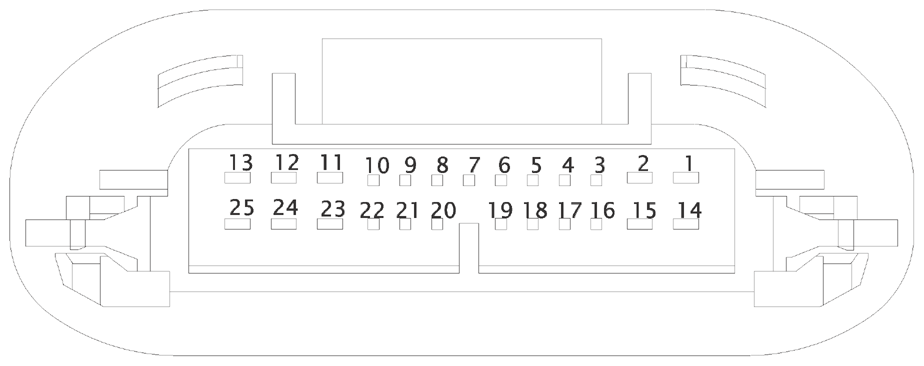

Fig 2: Connector End View - X924M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | TN | 1.50 | SN | X031-15 | 8230-4923 |
| 2 | GY | 1.50 | SN | X031-1 | 8230-4923 |
| 3 | YE | 0.35 | SN | X031-7 | 8100-3623 |
| 4 | TN | 0.35 | SN | X031-8 | 8100-3623 |
| 5 | WH | 0.35 | SN | X030A-17 | 8100-3623 |
| 6 | |||||
| 7 | GY | 0.35 | SN | X031-24 | 8100-3623 |
| 8 | RD | 0.35 | SN | X030A-13 | 8100-3623 |
| 9 | WH | 0.50 | SN | X031-19 | 8100-3623 |
| 10 | GY | 0.50 | SN | X031-4 | 8100-3623 |
| 11 | BN | 0.35 | SN | X030A-14 | 8230-4925 |
| 12 | |||||
| 13 | VT | 0.35 | SN | X030A-11 | 8230-4925 |
| 14 | WH | 0.35 | SN | X031-23 | 8230-4925 |
| 15 | BU | 0.35 | SN | X030A-22 | 8230-4925 |
| 16 | |||||
| 17 | GN | 0.35 | SN | X030A-23 | 8100-3623 |
| 18 | BN | 0.35 | SN | X201-43 | 8100-3623 |
| 19 | VT | 0.35 | SN | X201-44 | 8100-3623 |
| 20 | BK | 0.50 | SN | X030B-1 | 8100-3623 |
| 21 | |||||
| 22 | |||||
| 23 | |||||
| 24 | RD | 0.50 | SN | X935M-10 | 8230-4925 |
| 25 | BK | 0.50 | SN | X935M-11 | 8230-4925 |
