Connector End View - X098 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

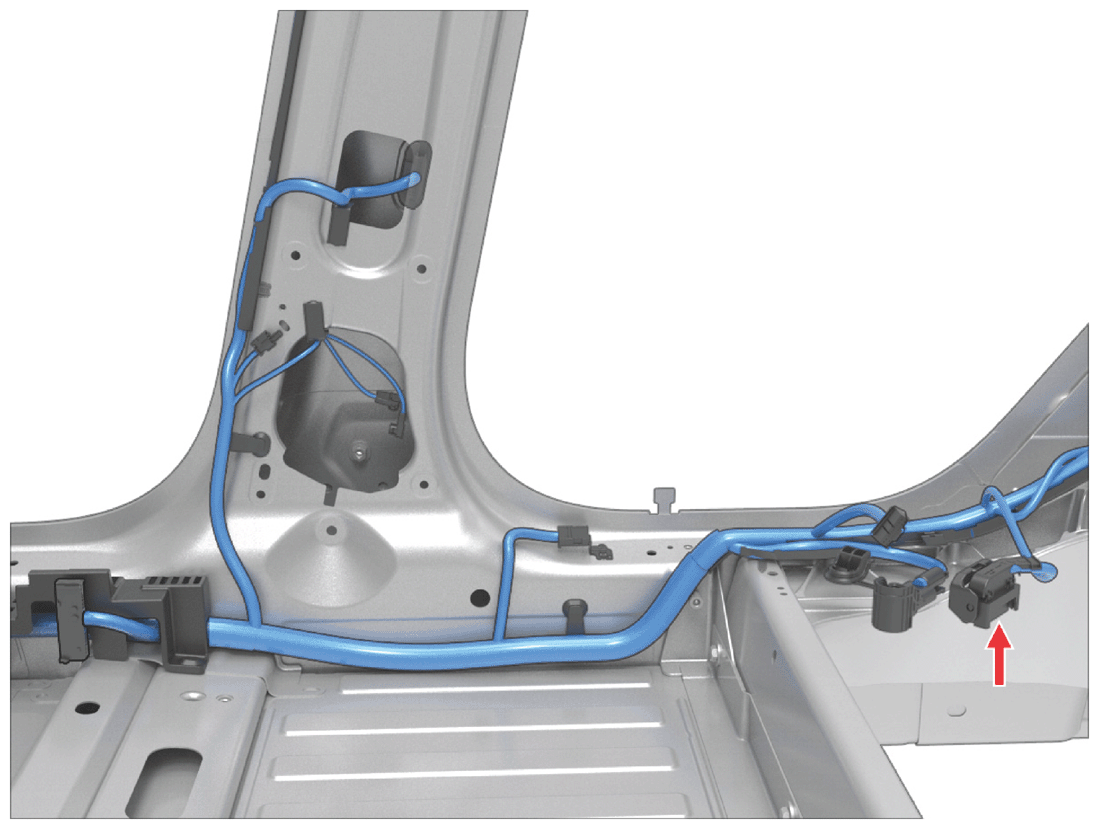

Fig 1: Connector Component Location - X098 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6189-7077
Color: GY

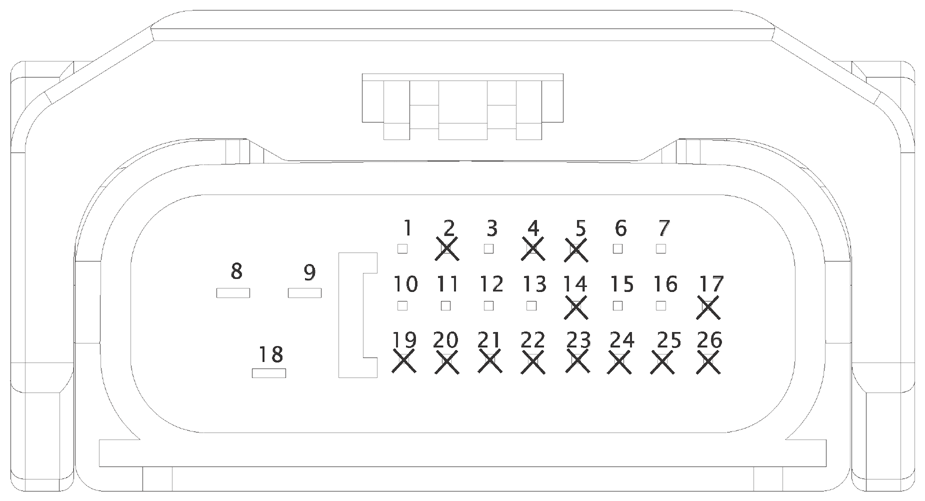

Fig 2: Connector End View - X098 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | RD | 0.35 | SN | X952M-8 | 8100-3455 | 7165-1312 |
| 2 | ||||||
| 3 | TN | 0.35 | SN | X908F-19 | 8100-3455 | 7165-1312 |
| 4 | ||||||
| 5 | ||||||
| 6 | BK | 0.13 | SN | X935F-28 | 8240-0336 | 7165-1423 |
| 7 | GN | 0.13 | SN | X935F-29 | 8240-0336 | 7165-1423 |
| 8 | YE | 0.75 | SN | X050B-4 | 8100-0461 | 7165-0342 |
| 9 | BK | 0.75 | SN | G032-1 | 8100-0461 | 7165-0342 |
| 10 | YE | 0.13 | SN | X935F-53 | 8240-0336 | 7165-1423 |
| 11 | RD | 0.13 | SN | X935F-52 | 8240-0336 | 7165-1423 |
| 12 | GN | 0.50 | SN | X051-42 | 8240-0287 | 7165-1198 |
| 13 | WH | 0.35 | SN | X935F-32 | 8100-3455 | 7165-1312 |
| 14 | ||||||
| 15 | GN | 0.13 | SN | X050A-10 | 8240-0336 | 7165-1423 |
| 16 | VT | 0.13 | SN | X050A-9 | 8240-0336 | 7165-1423 |
| 17 | ||||||
| 18 | TN | 1.00 | SN | X908F-12 | 8100-0461 | 7165-0343 |
| 19 | ||||||
| 20 | ||||||
| 21 | ||||||
| 22 | ||||||
| 23 | ||||||
| 24 | ||||||
| 25 | ||||||
| 26 |
