Connector End View - X096 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

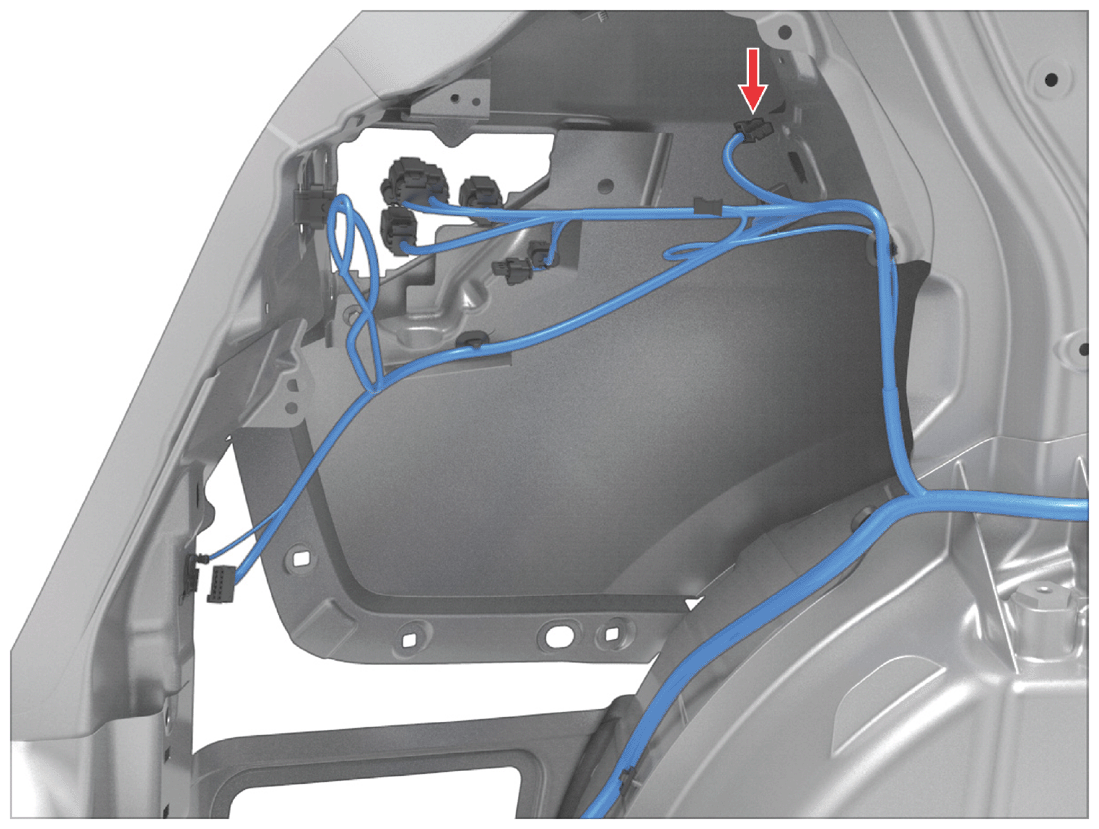

Fig 1: Connector Component Location - X096 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: AMP 1452349-1
Color: WH

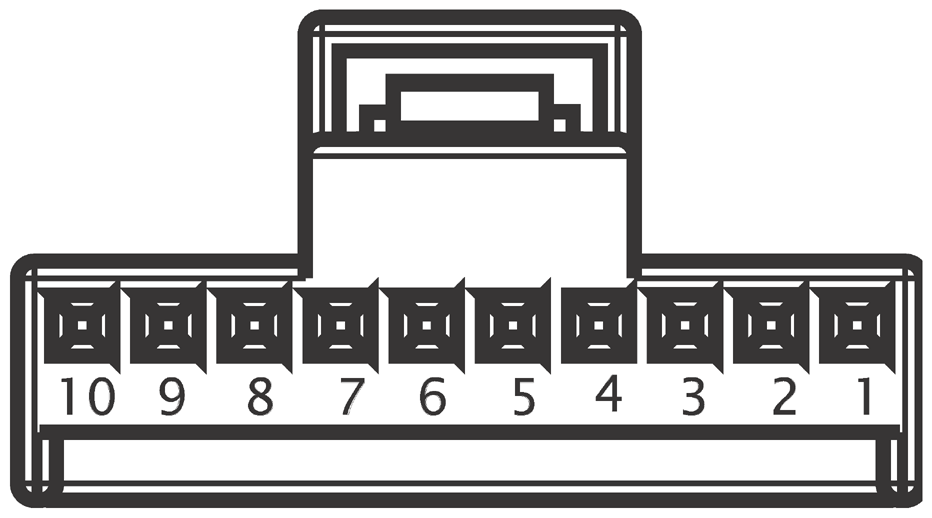

Fig 2: Connector End View - X096 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | RD | 0.13 | SN | X935M-52 | 1355717-1 |
| 6 | YE | 0.13 | SN | X935M-53 | 1355717-1 |
| 7 | BK | 0.13 | SN | X935M-28 | 1355717-1 |
| 8 | GN | 0.13 | SN | X935M-29 | 1355717-1 |
| 9 | BK | 0.35 | SN | G041-4 | 5-928999-1 |
| 10 | TN | 0.35 | SN | X030A-28 | 5-928999-1 |
