Connector End View - X093 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

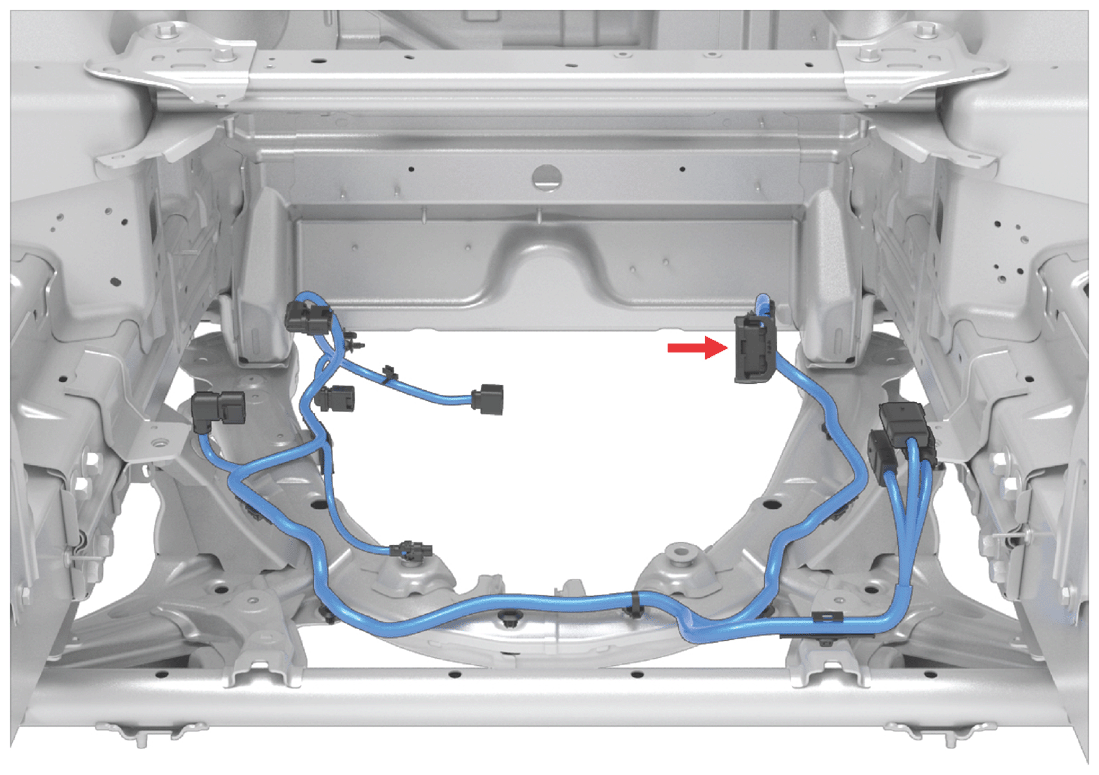

Fig 1: Connector Component Location - X093 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6189-6987
Color: GY

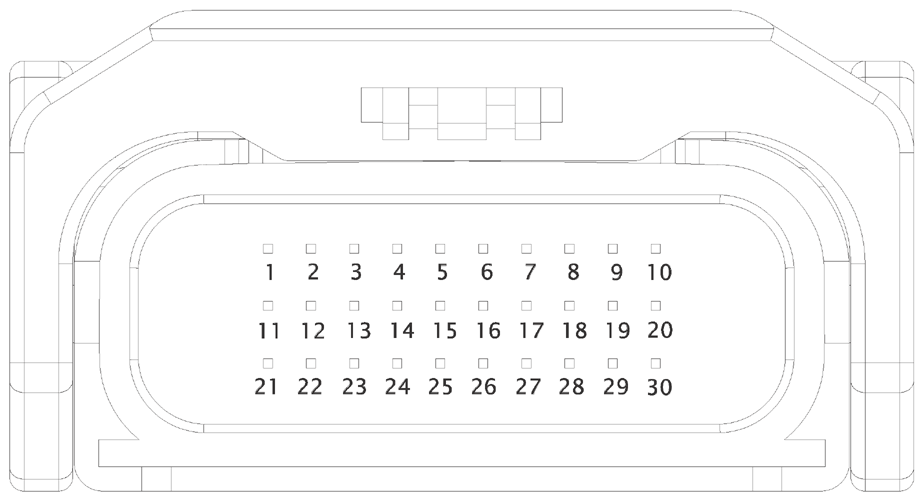

Fig 2: Connector End View - X093 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | ||||||
| 2 | GY | 0.35 | AU | X911M-3 | 8100-3456 | 7165-1312 |
| 3 | GN | 0.35 | AU | X911M-10 | 8100-3456 | 7165-1312 |
| 4 | YE | 0.35 | AU | X911M-7 | 8100-3456 | 7165-1312 |
| 5 | ||||||
| 6 | ||||||
| 7 | RD | 0.13 | AU | X094-9 | 8240-0337 | 7165-1423 |
| 8 | VT | 0.13 | AU | X094-5 | 8240-0337 | 7165-1423 |
| 9 | ||||||
| 10 | RD | 0.13 | AU | X095-2 | 8240-0337 | 7165-1423 |
| 11 | ||||||
| 12 | WH | 0.35 | AU | X911M-2 | 8100-3456 | 7165-1312 |
| 13 | BK | 0.35 | AU | X911M-8 | 8100-3456 | 7165-1312 |
| 14 | ||||||
| 15 | ||||||
| 16 | BU | 0.13 | AU | X094-8 | 8240-0337 | 7165-1423 |
| 17 | GN | 0.13 | AU | X094-4 | 8240-0337 | 7165-1423 |
| 18 | ||||||
| 19 | ||||||
| 20 | WH | 0.35 | AU | X911M-5 | 8100-3456 | 7165-1312 |
| 21 | ||||||
| 22 | GY | 0.35 | AU | X911M-11 | 8100-3456 | 7165-1312 |
| 23 | BN | 0.35 | AU | X911M-6 | 8100-3456 | 7165-1312 |
| 24 | ||||||
| 25 | ||||||
| 26 | YE | 0.13 | AU | X094-3 | 8240-0337 | 7165-1423 |
| 27 | BN | 0.13 | AU | X094-10 | 8240-0337 | 7165-1423 |
| 28 | ||||||
| 29 | ||||||
| 30 | BU | 0.35 | AU | X911M-4 | 8100-3456 | 7165-1312 |
