Connector End View - X071 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:
Fig 1: Connector Component Location - X071 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-6203
Color: WH

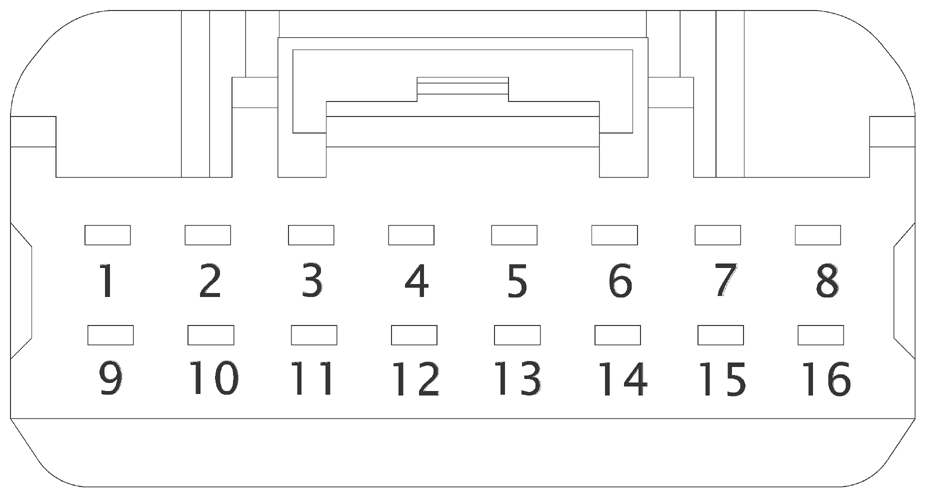

Fig 2: Connector End View - X071 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BU | 0.35 | SN | X912F-1 | 8240-0215 |
| 2 | BN | 0.35 | SN | X912F-3 | 8240-0215 |
| 3 | |||||
| 4 | RD | 1.50 | SN | X010-92 | 8240-0214 |
| 5 | |||||
| 6 | YE | 0.35 | SN | X912F-6 | 8240-0215 |
| 7 | BU | 0.35 | SN | X912F-8 | 8240-0215 |
| 8 | RD | 0.35 | SN | X912F-5 | 8240-0215 |
| 9 | VT | 0.35 | SN | X912F-4 | 8240-0215 |
| 10 | GN | 0.35 | SN | X912F-2 | 8240-0215 |
| 11 | VT | 0.35 | SN | X912F-9 | 8240-0215 |
| 12 | BK | 0.50 | SN | G012-3 | 8240-0215 |
| 13 | GY | 0.50 | SN | G012-4 | 8240-0215 |
| 14 | WH | 0.35 | SN | X912F-10 | 8240-0215 |
| 15 | |||||
| 16 | GN | 0.35 | SN | X912F-7 | 8240-0215 |
