Connector End View - X035_1 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location: Not Available
Connector Detail: SUMITOMO 6098-8975
Color: GY

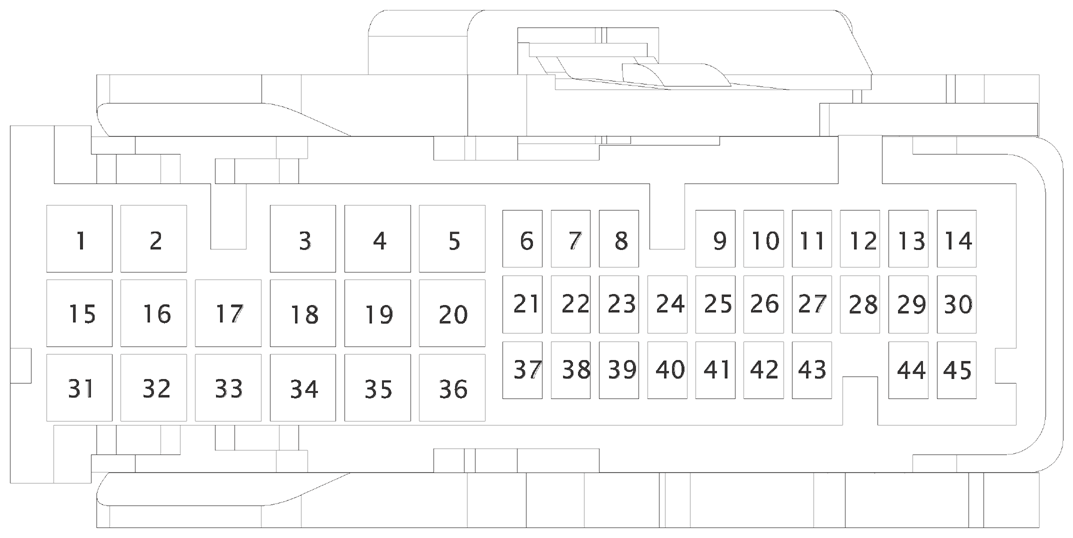

Fig 1: Connector End View - X035_1 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | VT | 0.75 | SN | X180_1-7 | 8240-0213 |
| 6 | GY | 0.35 | SN | X200_1-52 | 8100-3625 |
| 7 | BU | 0.13 | SN | X182_1-12 | 8240-0182 |
| 8 | |||||
| 9 | BU | 0.35 | SN | X200_1-46 | 8100-3625 |
| 10 | RD | 0.35 | SN | X200_1-43 | 8100-3625 |
| 11 | |||||
| 12 | VT | 0.35 | SN | X180_1-3 | 8100-3625 |
| 13 | BU | 0.35 | SN | X180_1-2 | 8100-3625 |
| 14 | |||||
| 15 | GN | 0.50 | SN | X182_1-2 | 8240-0215 |
| 16 | WH | 0.35 | SN | X200_1-4 | 8240-0215 |
| 17 | VT | 0.35 | SN | X200_1-31 | 8240-0215 |
| 18 | GY | 0.35 | SN | X200_1-32 | 8240-0215 |
| 19 | |||||
| 20 | BK | 2.00 | SN | 8240-0214 | |
| 21 | GN | 0.35 | SN | X200_1-51 | 8100-3625 |
| 22 | |||||
| 23 | |||||
| 24 | VT | 0.13 | SN | X182_1-8 | 8240-0182 |
| 25 | GN | 0.35 | SN | X200_1-45 | 8100-3625 |
| 26 | TN | 0.35 | SN | X200_1-44 | 8100-3625 |
| 27 | |||||
| 28 | |||||
| 29 | |||||
| 30 | |||||
| 31 | BU | 0.50 | SN | X182_1-1 | 8240-0215 |
| 32 | BU | 0.35 | SN | X200_1-3 | 8240-0215 |
| 33 | RD | 0.35 | SN | X695-3 | 8240-0215 |
| 34 | GN | 0.35 | SN | X695-1 | 8240-0215 |
| 35 | WH | 0.50 | SN | X182_1-6 | 8240-0215 |
| 36 | TN | 0.50 | SN | X182_1-5 | 8240-0215 |
| 37 | |||||
| 38 | |||||
| 39 | YE | 0.13 | SN | X182_1-7 | 8240-0182 |
| 40 | RD | 0.13 | SN | X182_1-11 | 8240-0182 |
| 41 | BN | 0.35 | SN | X180_1-14 | 8100-3625 |
| 42 | |||||
| 43 | RD | 0.35 | SN | X280_1-1 | 8100-3625 |
| 44 | GY | 0.35 | SN | X180_1-1 | 8100-3625 |
| 45 |
