Connector End View - X033A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

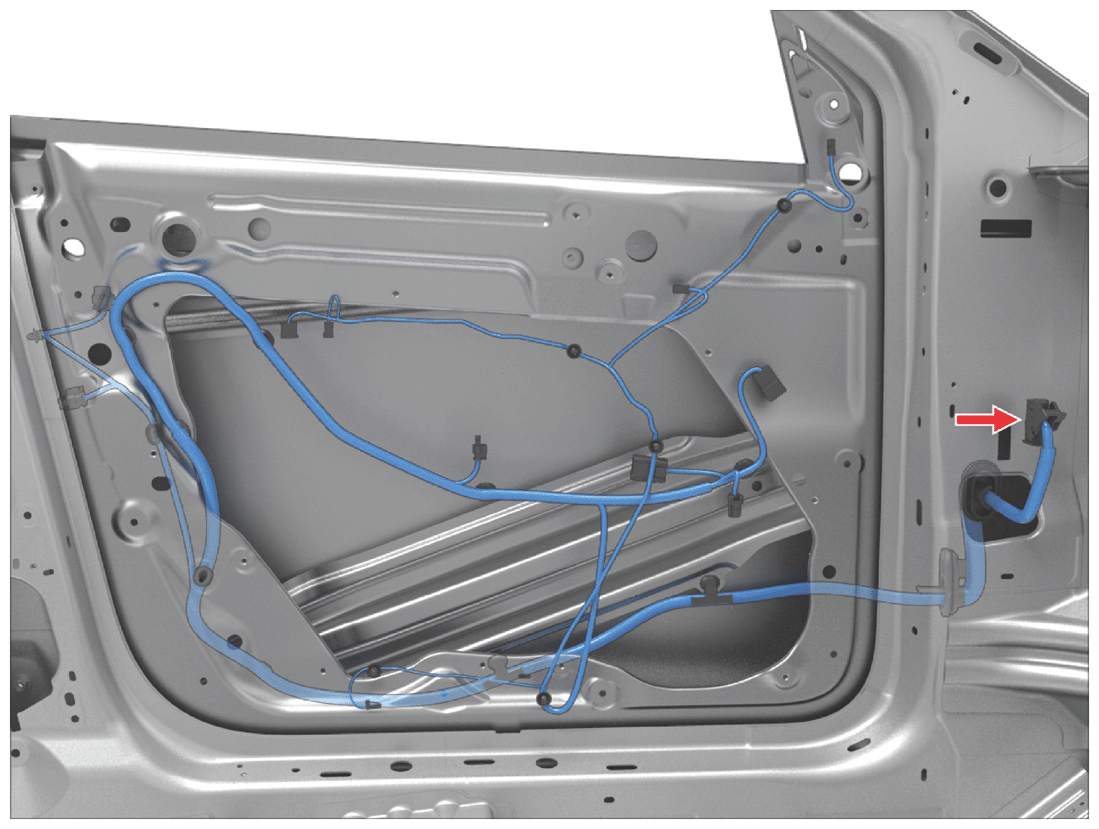

Fig 1: Connector Component Location - X033A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-8953
Color: WH

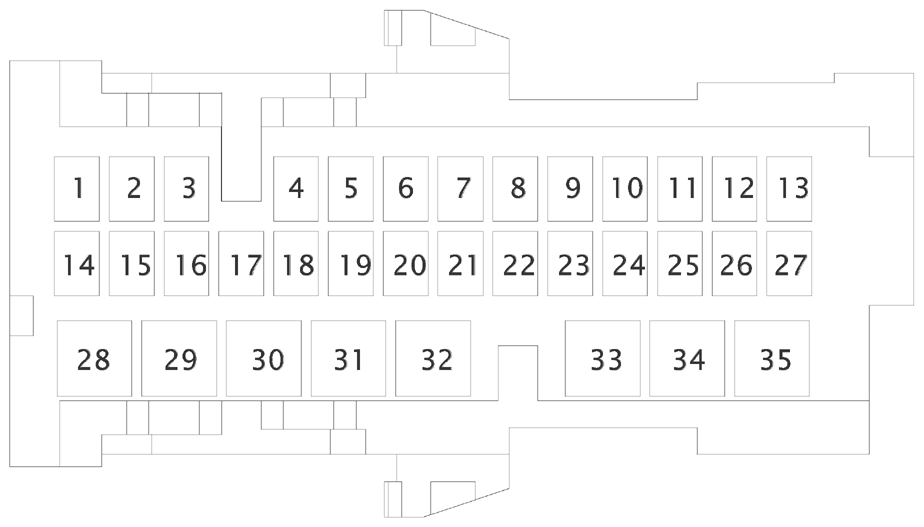

Fig 2: Connector End View - X033A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | GN | 0.35 | SN | X373-4 | 8100-3625 |
| 2 | GY | 0.13 | SN | X376-12 | 8240-0182 |
| 3 | YE | 0.13 | SN | X376-5 | 8240-0182 |
| 4 | WH | 0.13 | SN | X366-3 | 8240-0182 |
| 5 | TN | 0.35 | SN | X367-4 | 8100-3625 |
| 6 | BU | 0.35 | SN | X367-2 | 8100-3625 |
| 7 | WH | 0.13 | SN | X374-3 | 8240-0182 |
| 8 | VT | 0.13 | SN | X374-1 | 8240-0182 |
| 9 | YE | 0.13 | SN | X374-5 | 8240-0182 |
| 10 | GN | 0.13 | SN | X376-2 | 8240-0182 |
| 11 | GY | 0.35 | SN | X369-1 | 8100-3625 |
| 12 | YE | 0.13 | SN | X366-2 | 8240-0182 |
| 13 | VT | 0.35 | SN | X371-1 | 8100-3625 |
| 14 | |||||
| 15 | RD | 0.35 | SN | X204-2 | 8100-3625 |
| 16 | YE | 0.35 | SN | X204-1 | 8100-3625 |
| 17 | BN | 0.35 | SN | X380-1 | 8100-3625 |
| 18 | RD | 0.13 | SN | X376-4 | 8240-0182 |
| 19 | VT | 0.13 | SN | X365-4 | 8240-0182 |
| 20 | BN | 0.13 | SN | X365-3 | 8240-0182 |
| 21 | YE | 0.13 | SN | X365-2 | 8240-0182 |
| 22 | GN | 0.35 | SN | X369-2 | 8100-3625 |
| 23 | BU | 0.13 | SN | X376-10 | 8240-0182 |
| 24 | BK | 0.35 | SN | X373-6 | 8100-3625 |
| 25 | |||||
| 26 | |||||
| 27 | |||||
| 28 | |||||
| 29 | VT | 0.50 | SN | X565-2 | 8240-0215 |
| 30 | BK | 0.50 | SN | X565-1 | 8240-0215 |
| 31 | BU | 1.00 | SN | X567-2 | 8240-0213 |
| 32 | WH | 1.00 | SN | X567-1 | 8240-0213 |
| 33 | BK | 1.50 | SN | 8240-0214 | |
| 34 | TN | 1.50 | SN | X373-3 | 8240-0214 |
| 35 | RD | 1.50 | SN | X373-1 | 8240-0214 |
