Connector End View - G012 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

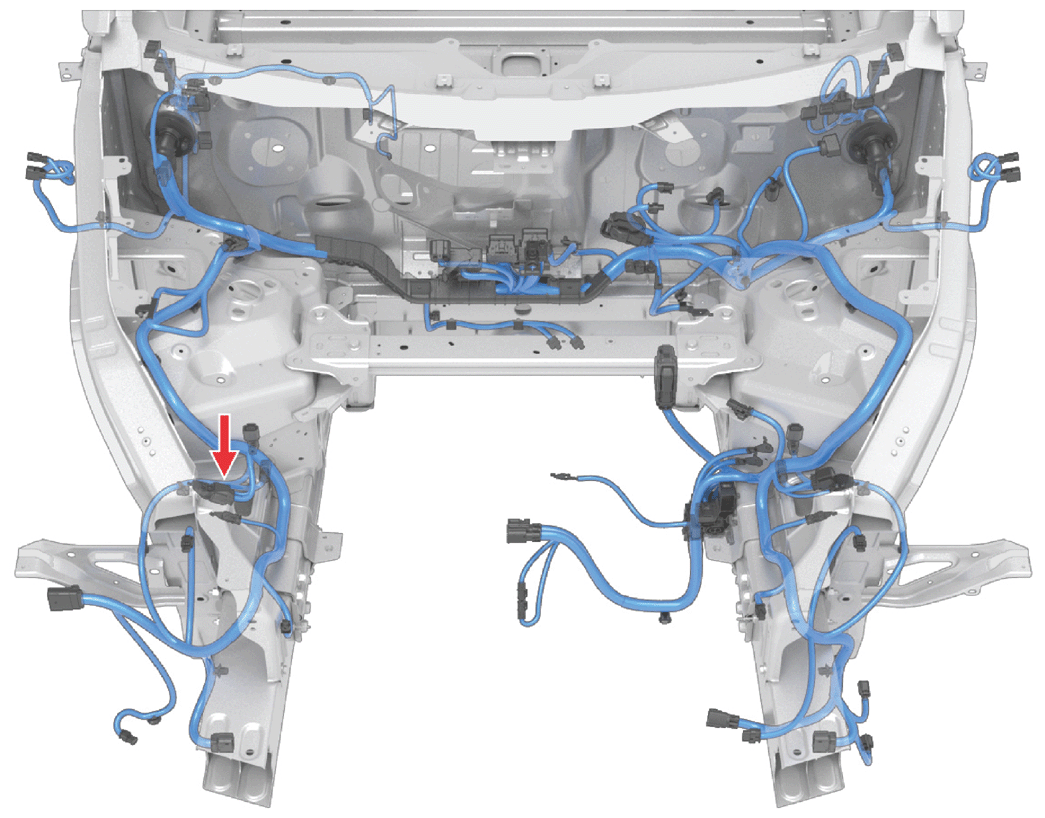

Fig 1: Connector Component Location - G012 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7189-2978-30
Color: BK

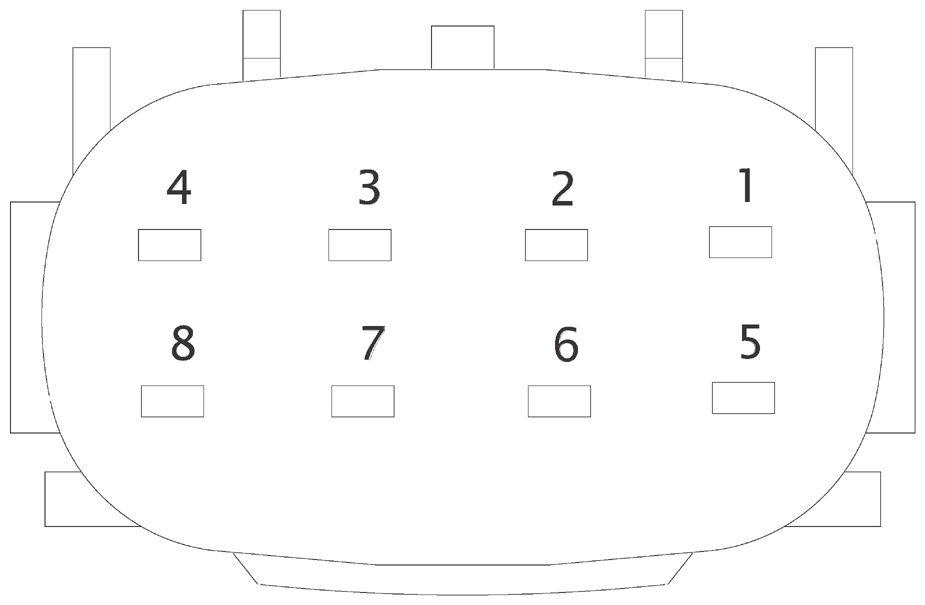

Fig 2: Connector End View - G012 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | BK | 0.50 | SN | X269-2 | 7116-5044-02 | 7158-3003-90 |
| 2 | BK | 1.00 | SN | X261-3 | 7116-5045-02 | 7158-3004-40 |
| 3 | BK | 0.50 | SN | X071-12 | 7116-5044-02 | 7158-3003-90 |
| 4 | GY | 0.50 | SN | X071-13 | 7116-5044-02 | 7158-3003-90 |
| 5 | BK | 2.00 | SN | X170A-11 | 7116-5037-02 | 7158-3005-80 |
| 6 | BK | 2.00 | SN | X170A-10 | 7116-5037-02 | 7158-3005-80 |
| 7 | BK | 2.00 | SN | X120A-18 | 7116-5037-02 | 7158-3005-80 |
| 8 | BK | 0.50 | SN | X159A-1 | 7116-5044-02 | 7158-3003-90 |
