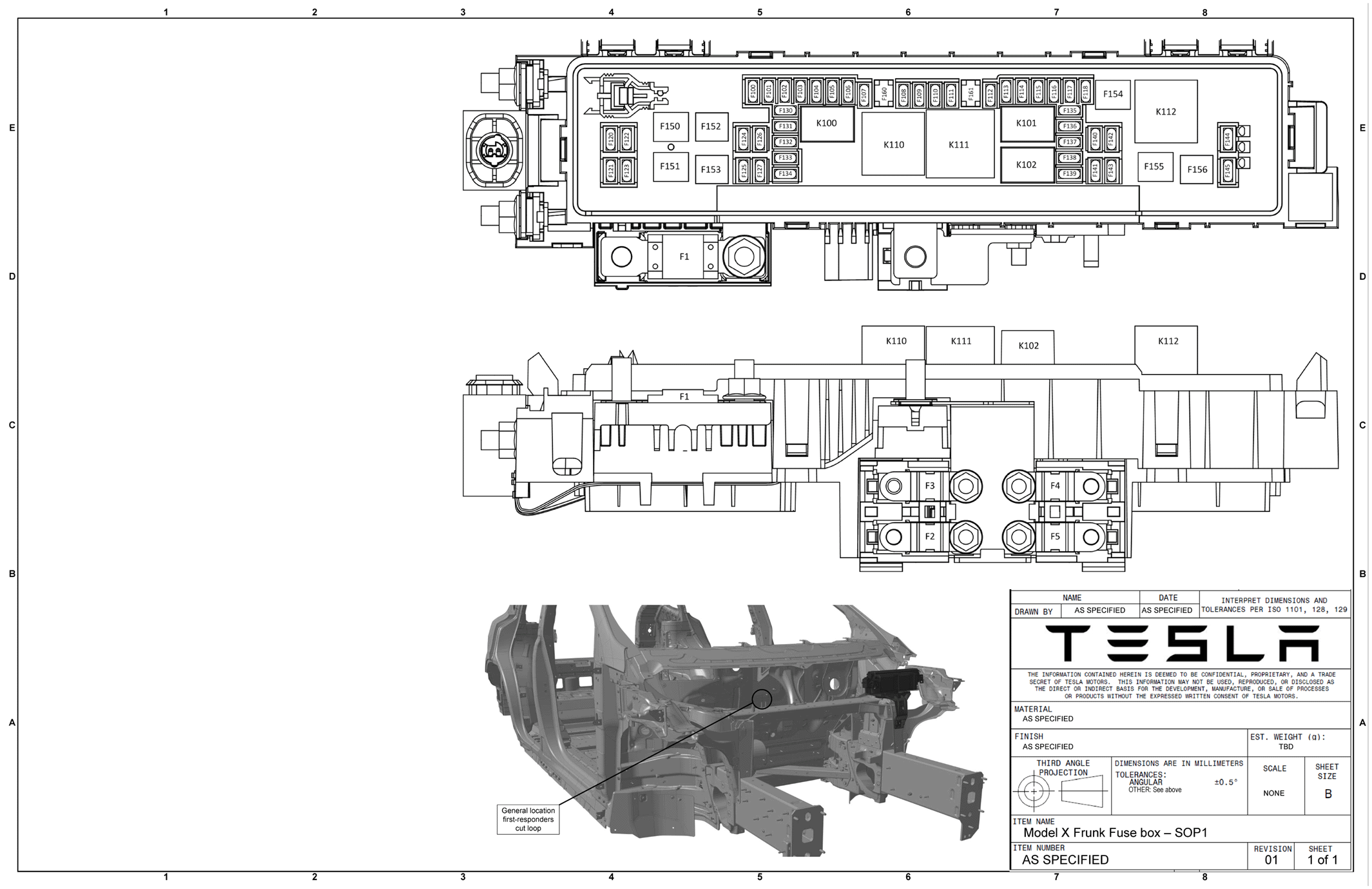

| F1 |
MEGA - 250A |
DCDC power input |
| F2 |
MIDI - 80A |
Power Steering |
| F3 |
|
not used |
| F4 |
MIDI - 125A |
Cabin BEC (fuse box) |
| F5 |
MIDI - 200A |
AUX BEC (fuse box) |
| F100 |
MICRO2 - 5A |
Siren and Intrusion Sensor |
| F101 |
MICRO2 - 15A |
Forward Camera |
| F102 |
|
not used |
| F103 |
MICRO2 - 25A |
ABS - Valves |
| F104 |
MICRO2 - 5A |
12V Battery Monitor |
| F105 |
MICRO2 - 15A |
Trailer Lights |
| F106 |
|
not used |
| F107 |
MICRO2 - 5A |
Drive Inverter, Rear |
| F108 |
MICRO2 - 5A |
IGN Sense |
| F109 |
MICRO2 - 10A |
Corner Radar |
| F110 |
MICRO2 - 5A |
Airbag System |
| F111 |
MICRO2 - 20A |
Trailer Brakes Controller (Controller supplied by Customer) |
| F112 |
MICRO2 - 5A |
Cabin Climate Controls, Front/Ionizer |
| F113 |
MICRO2 - 10A |
Cabin Heater, Rear Climate Control, Air Quality Sensor |
| F114 |
MICRO2 - 10A |
Terminal Controller, Battery Heater, Inlet, Chiller Valve |
| F115 |
|
not used |
| F116 |
MICRO2 - 10A |
not used |
| F117 |
MICRO2 - 10A |
Air Suspension |
| F118 |
MICRO2 - 25A |
Windshield Wiper |
| F120 |
MICRO2 - 30A |
Second row Seats Secondary Power - tilt |
| F121 |
MICRO2 - 5A |
|
| F122 |
MICRO2 - 15A |
Coolant Pump 3 (PT1) |
| F123 |
MICRO2 - 15A |
Coolant Pump 2 (BA1) |
| F124 |
MICRO2 - 10A |
Wiper De-ice (function TBD) |
| F125 |
MICRO2 - 10A |
Contactor Power |
| F126 |
|
not used |
| F130 |
MICRO2 - 15A |
Forward Radar |
| F131 |
MICRO2 - 15A |
IGN - Trailer Connector |
| F132 |
MICRO2 - 5A |
Drive Inverter, Front |
| F133 |
|
not used |
| F134 |
MICRO2 - 20A |
Headlamp, Right |
| F135 |
|
not used |
| F136 |
MICRO2 - 15A |
Coolant Pump 4 (PT2) |
| F137 |
MICRO2 - 15A |
Coolant Pump 1 (BA1) |
| F138 |
MICRO2 - 30A |
Rear Defrost Grid |
| F139 |
MICRO2 - 15A |
Horns |
| F140 |
|
not used |
| F141 |
|
not used |
| F142 |
|
not used |
| F143 |
MICRO2 - 20A |
Central Body Controller |
| F144 |
MICRO2 - 20A |
Headlamp, Left |
| F145 |
MICRO2 - 15A |
Front Body Controller |
| F150 |
JCASELP - 25A |
Left Front Door Actuator |
| F151 |
JCASELP - 50A |
ABS - Motor |
| F152 |
JCASELP - 25A |
Rear Cabin Blower |
| F153 |
|
not used |
| F154 |
JCASELP - 40A |
Air Compressor |
| F155 |
JCASELP - 60A |
Condenser Fan |
| F156 |
JCASELP - 40A |
iBooster/Brake Assist |
| F160 |
JCASELP - 30A |
Cabin Blower, Front |
| F161 |
JCASEM - 25A |
Right Front Door Actuator |
