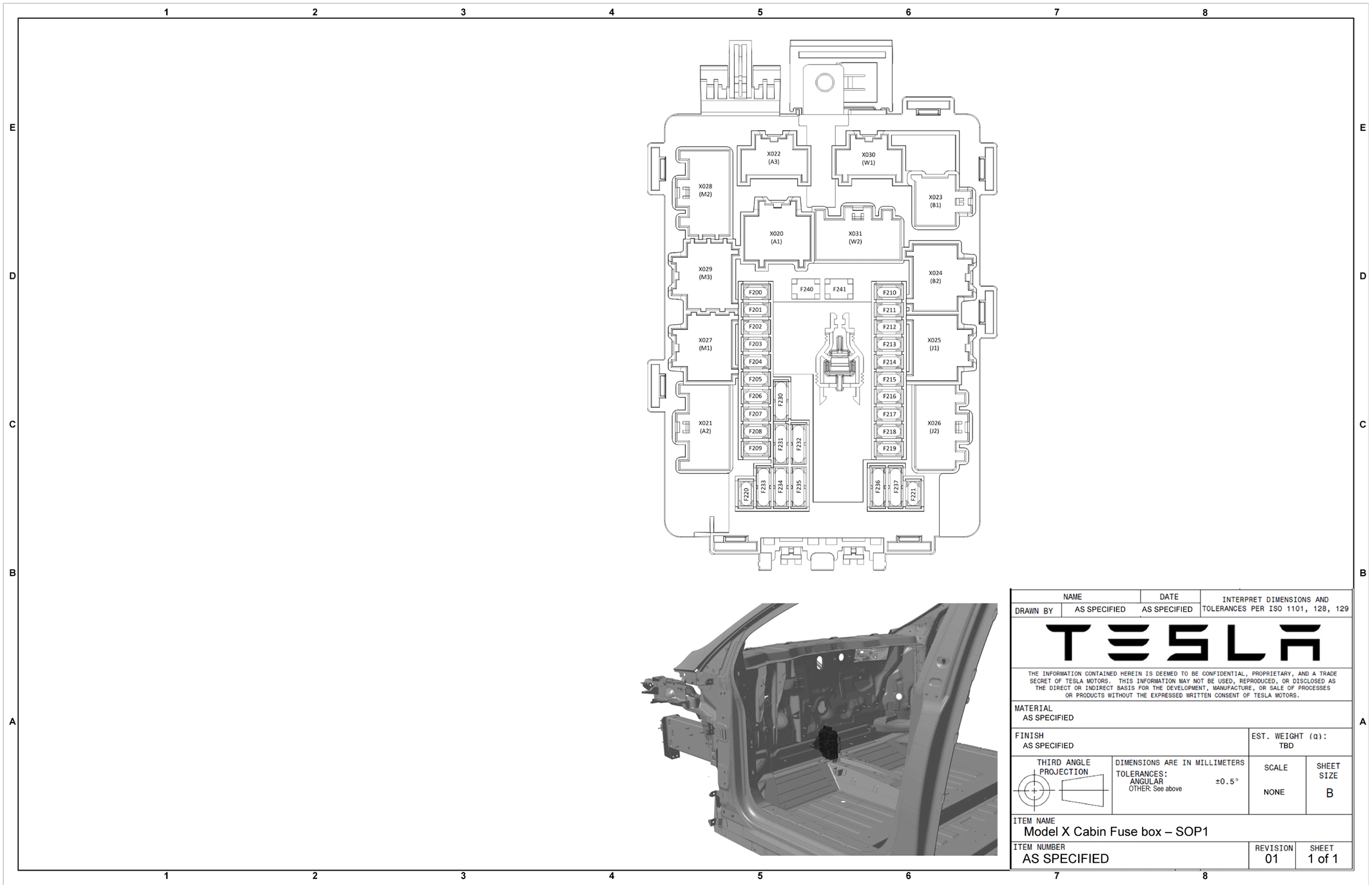

Cabin Fusebox Layout - Wiring Diagram [4/25/2016 (North America) - 10/16/2016 | 3/29/2016 (Europe APAC) - 10/16/2016]
| Fuse | Value | Function |
|---|---|---|
| F200 | MICRO2 - 5A | Seat Memory |
| F201 | MICRO2 - 25A | Window Motor, LR |
| F202 | MICRO2 - 15A | 12V outlet, rear |
| F203 | MICRO2 - 20A | not used |
| F204 | MICRO2 - 25A | Window Motor, RF |
| F205 | MICRO2 - 25A | Window Motor, LF |
| F206 | MICRO2 - 25A | Central Body Controller - Steering Column Adjust |
| F207 | MICRO2 - 15A | USB Hub/Center Console |
| F208 | MICRO2 - 20A | 12V Outlet, Center Console |
| F209 | MICRO2 - 15A | Rear View Camera ECU |
| F210 | MICRO2 - 30A | Power Liftgate |
| F211 | MICRO2 - 25A | Window Motor, RR |
| F212 | MICRO2 - 20A | Electric Park Brake - Primary |
| F213 | MICRO2 - 20A | Electric Park Brake - Secondary |
| F214 | MICRO2 - 20A | not used |
| F215 | MICRO2 - 10A | Steering Wheel Heater |
| F216 | MICRO2 - 25A | Rear Body Controls |
| F217 | MICRO2 - 20A | Premium Audio Amplifier |
| F218 | MICRO2 - 20A | Base Audio Amplifier |
| F219 | MICRO2 - 5A | Diagnostic Port |
| F220 | MICRO2 - 5A | Brake on-off Switch |
| F221 | MICRO2 - 5A | Battery Management System |
| F230 | MICRO3 - 15A | Third Row USB (spare) |
| F231 | MICRO3 - 15A | not used |
| F232 | MICRO3 - 15A | Seat Heater Left Front Seat Heater Right Front |
| F233 | MICRO3 - 15A | Door Latch Left Front Door Latch Right Front |
| F234 | MICRO3 - 15A | Door Controls Left Rear Door Controls Right Rear |
| F235 | MICRO3 - 10A | Charging Systems Center Display |
| F236 | MICRO3 - 5A | SCCM, iBooster IGN ACC Sense, Rear-View Mirror, Radio, TPMS |
| F237 | MICRO3 - 5A | iBooster Instrument Cluster |
| F240 | JCASEM - 25A | Seat Motors, Right Front |
| F241 | JCASEM - 25A | Seat Motors, Left Front |
No serviceable relays in Cabin Fuse box
