Circuit Diagram

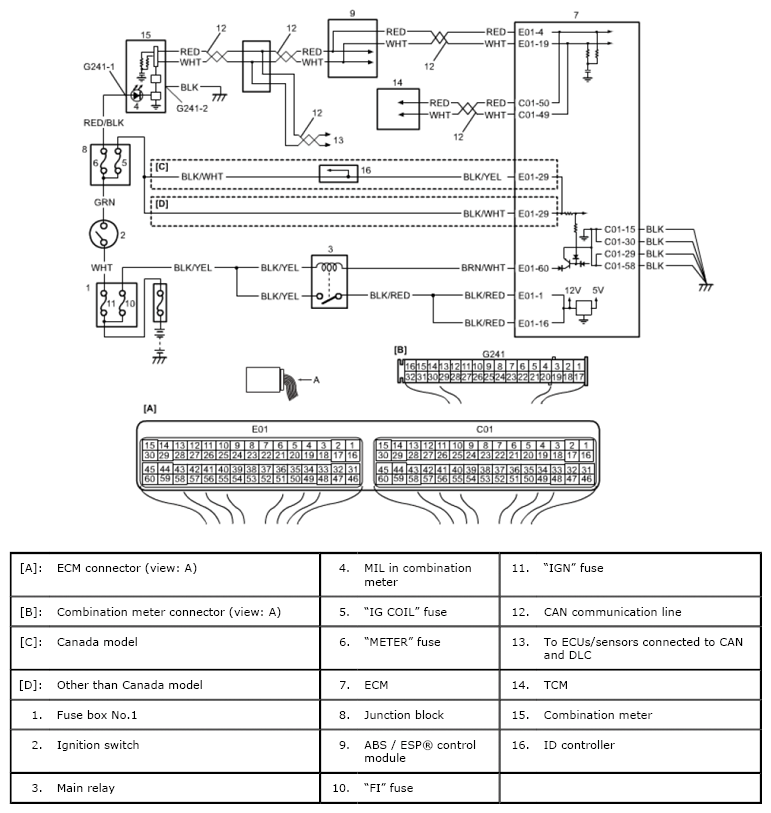

Fig 1: MIL Does Not Come On With Ignition Switch In On Position And Engine Stopped (But Engine Can Be Started) Circuit Diagram
G06866616Courtesy of SUZUKI OF AMERICA CORP.
