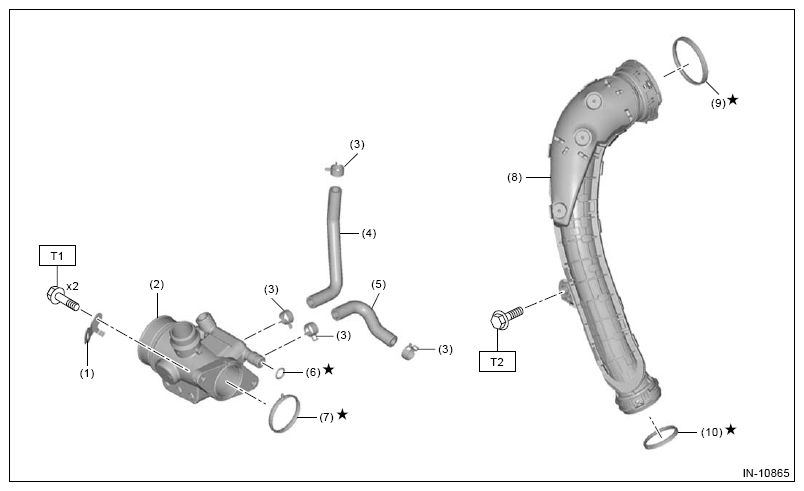

Intake Duct
Courtesy of SUBARU OF AMERICA, INC.
| (1) |
Hose stay |
| (2) |
Intake duct No. 1 |
| (3) |
Clamp |
| (4) |
Water hose |
| (5) |
Water hose |
| (6) |
O-ring |
| (7) |
Gasket |
| (8) |
Intake duct No. 2 |
| (9) |
Gasket |
| (10) |
Gasket |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 7.5 (0.8, 5.5)
T2: 16 (1.6, 11.8)
