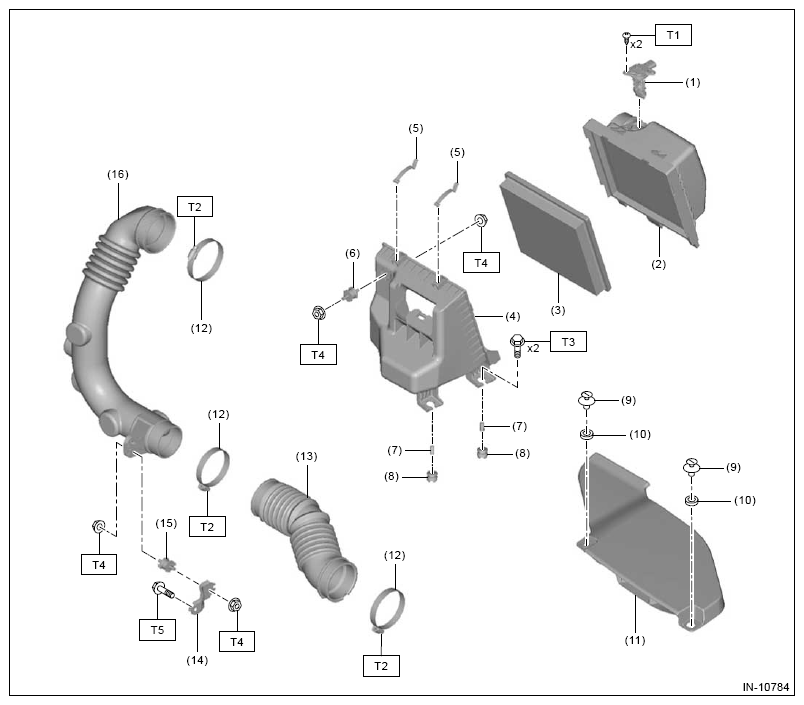

Air Cleaner
| (1) | Mass air flow and intake air temperature sensor |
| (2) | Air cleaner case (rear) |
| (3) | Air cleaner element |
| (4) | Air cleaner case (front) |
| (5) | Clip |
| (6) | Cushion |
| (7) | Spacer |
| (8) | Cushion |
| (9) | Clip |
| (10) | Cushion |
| (11) | Air intake duct |
| (12) | Clamp |
| (13) | Air intake boot |
| (14) | Turbo duct bracket |
| (15) | Cushion |
| (16) | Turbo duct |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 1 (0.1, 0.7)
T2: 2.5 (0.3, 1.8)
T3: 6 (0.6, 4.4)
T4: 7.5 (0.8, 5.5)
T5: 18 (1.8, 13.3)
