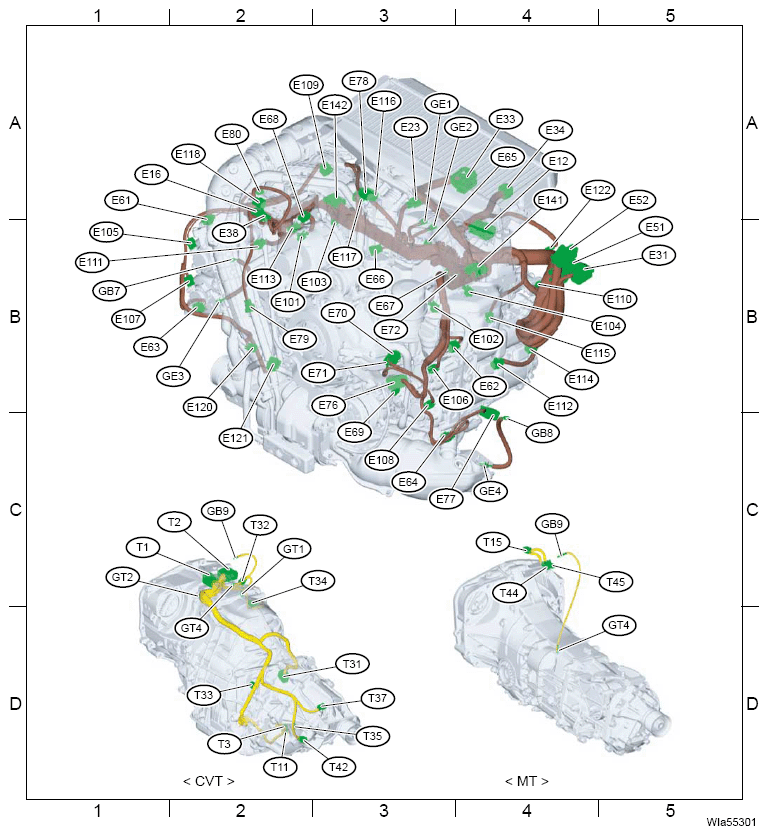

| E12 |
11 |
Gr |
B-4 |
Bt21 |
Battery cable |
| E16 |
2 |
Gr |
A-2 |
E38 |
Engine wiring harness |
| E23 |
8 |
Gr |
A-3 |
T15 |
Transmission cord |
| E31 |
76 |
|
B-4 |
B25 |
Bulkhead wiring harness |
| E33 |
30 |
B |
A-4 |
T2 |
Transmission cord |
| E34 |
20 |
Gr |
A-4 |
T1 |
Transmission cord |
| E38 |
2 |
Gr |
A-2 |
E16 |
Adapter cord |
| E51 |
64 |
B |
B-4 |
|
ECM |
| E52 |
32 |
B |
B-4 |
|
| E61 |
3 |
B |
A-2 |
|
Intake camshaft position sensor RH |
| E62 |
3 |
B |
B-3 |
|
Intake camshaft position sensor LH |
| E63 |
3 |
B |
B-2 |
|
Exhaust camshaft position sensor RH |
| E64 |
3 |
B |
C-3 |
|
Exhaust camshaft position sensor LH |
| E65 |
3 |
B |
B-3 |
|
Crankshaft position sensor |
| E66 |
2 |
B |
B-3 |
|
Knock sensor RH |
| E67 |
2 |
B |
B-3 |
|
Knock sensor LH |
| E68 |
4 |
B |
A-2 |
|
Fuel pressure sensor |
| E69 |
1 |
|
B-3 |
|
Oil level switch |
| E70 |
2 |
B |
B-3 |
|
Engine oil temperature sensor |
| E71 |
- |
- |
B-3 |
|
Oil pressure switch |
| E72 |
2 |
B |
B-4 |
|
Engine coolant temperature sensor |
| E76 |
6 |
B |
B-3 |
|
Front oxygen (A/F) sensor |
| E77 |
4 |
G |
C-4 |
|
Rear oxygen sensor |
| E78 |
4 |
B |
A-3 |
|
Manifold absolute pressure & intake air temperature sensor |
| E79 |
2 |
Gr |
B-2 |
|
Blowby diagnosis |
| E80 |
3 |
B |
A-2 |
|
Diagnosis CPC pressure sensor |
| E101 |
2 |
B |
B-2 |
|
Fuel injector No. 1 |
| E102 |
2 |
B |
B-3 |
|
Fuel injector No. 2 |
| E103 |
2 |
B |
B-3 |
|
Fuel injector No. 3 |
| E104 |
2 |
B |
B-4 |
|
Fuel injector No. 4 |
| E105 |
2 |
B |
B-2 |
|
Intake oil control solenoid RH |
| E106 |
2 |
B |
B-3 |
|
Intake oil control solenoid LH |
| E107 |
2 |
B |
B-2 |
|
Exhaust oil control solenoid RH |
| E108 |
2 |
B |
B-3 |
|
Exhaust oil control solenoid LH |
| E109 |
5 |
Gr |
A-3 |
|
Tumble generator valve actuator RH |
| E110 |
5 |
Gr |
B-4 |
|
Tumble generator valve actuator LH |
| E111 |
3 |
B |
B-2 |
|
Ignition coil No. 1 |
| E112 |
3 |
B |
B-4 |
|
Ignition coil No. 2 |
| E113 |
3 |
B |
B-2 |
|
Ignition coil No. 3 |
| E114 |
3 |
B |
B-4 |
|
Ignition coil No. 4 |
| E115 |
2 |
B |
B-4 |
|
High-pressure fuel pump |
| E116 |
6 |
B |
A-3 |
|
Electronic throttle control |
| E117 |
6 |
Gr |
A-3 |
|
EGR control valve |
| E118 |
2 |
B |
A-2 |
|
Purge control solenoid valve |
| E120 |
2 |
B |
B-2 |
|
Electric air bypass valve |
| E121 |
6 |
Gr |
B-2 |
|
| E122 |
1 |
B |
B-4 |
|
Starter motor |
| E141 |
24 |
Br |
B-4 |
|
J/C |
| E142 |
24 |
Br |
A-3 |
|
| T1 |
20 |
Gr |
C-2 |
E34 |
Engine wiring harness |
| T2 |
30 |
B |
C-2 |
E33 |
| T3 |
8 |
|
D-2 |
T11 |
Transmission cord |
| T11 |
8 |
|
D-2 |
T3 |
Control valve body |
| T15 |
8 |
Gr |
C-4 |
E23 |
Engine wiring harness |
| T31 |
9 |
B |
D-2 |
|
Inhibitor switch |
| T32 |
3 |
Gr |
C-2 |
|
Primary speed sensor |
| T33 |
3 |
B |
D-2 |
|
Secondary speed sensor |
| T34 |
3 |
B |
C-2 |
|
Secondary pressure sensor |
| T35 |
3 |
|
D-2 |
|
Line pressure sensor |
| T37 |
3 |
Gr |
D-3 |
|
Front wheel speed sensor |
| T42 |
3 |
B |
D-2 |
|
Rear wheel speed sensor |
| T44 |
2 |
Br |
C-4 |
|
Neutral position switch |
| T45 |
2 |
Gr |
C-4 |
|
Back-up light switch |
| GB7 |
- |
- |
B-2 |
|
- |
| GB8 |
- |
- |
C-4 |
|
- |
| GB9 |
- |
- |
C-4 |
|
- (MT model) |
| GB9 |
- |
- |
C-2 |
|
- (CVT model) |
| GE1 |
- |
- |
B-3 |
|
- |
| GE2 |
- |
- |
B-3 |
|
- |
| GE3 |
- |
- |
B-2 |
|
- |
| GE4 |
- |
- |
C-4 |
|
- |
| GT1 |
- |
- |
C-2 |
|
- |
| GT2 |
- |
- |
C-2 |
|
- |
| GT4 |
- |
- |
D-4 |
|
- (MT model) |
| GT4 |
- |
- |
C-2 |
|
- (CVT model) |
