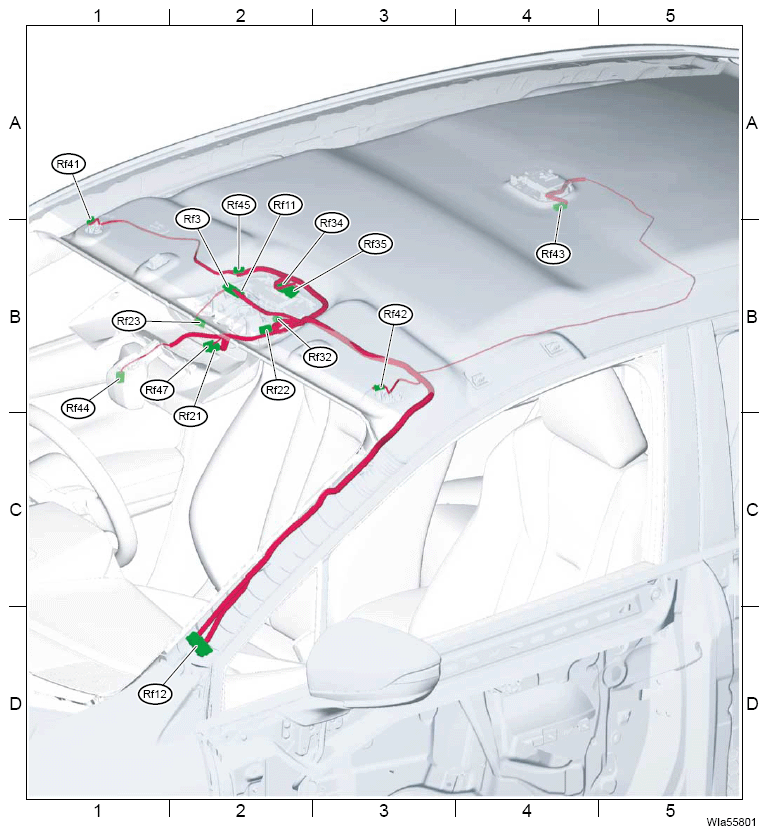

Roof Cord: Location
| Connector | Connectiong to | ||||||
|---|---|---|---|---|---|---|---|
| No . | Pole | Color | Area | No. | Description | ||
| Rf3 | 16 | (1) | B-2 | Rf11 | Roof cord | ||
| Rf11 | 16 | (1) | B-2 | Rf3 | Stereo camera cover adapter cord | ||
| Rf12 | 48 | (1) | D-2 | i41 | Instrument panel wiring harness | ||
| Rf21 | 24 | (1) | B-2 | Stereo camera | |||
| Rf22 | 8 | (1) | B-2 | Sunroof unit | |||
| Rf23 | 5 | (1) | B-2 | Warning box | |||
| Rf32 | 8 | (1) | B-2 | Telematics button | |||
| Rf34 | 5 | (1) | B-2 | Sunroof switch (slide) | |||
| Rf35 | 5 | B | B-2 | Sunroof switch (tilt) | |||
| Rf41 | 2 | (1) | A-1 | Vanity mirror light RH | |||
| Rf42 | 2 | (1) | B-3 | Vanity mirror light LH | |||
| Rf43 | 3 | (1) | A-4 | Room light | |||
| Rf44 | 10 | B | B-1 | Rearview mirror | |||
| Rf45 | 5 | (1) | B-2 | OP connector (rearview mirror) | |||
| Rf47 | 5 | (1) | B-2 | Heater | |||
|
|||||||
