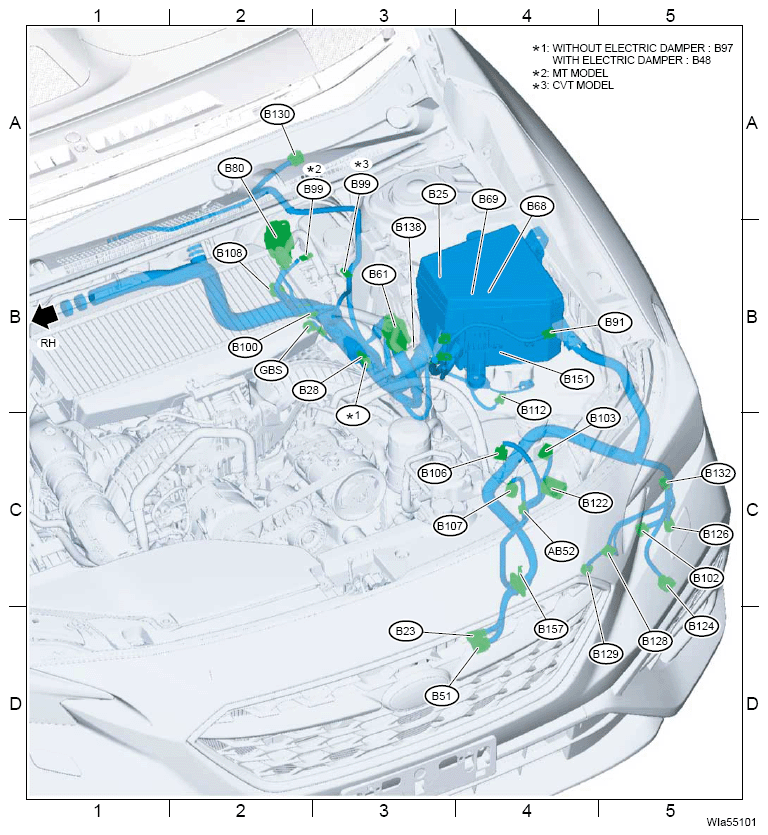

| AB52 |
2 |
B |
C-4 |
|
Front impact sensor LH |
| B23 |
4 |
B |
D-4 |
Fr21 |
Front wiring harness |
| B25 |
76 |
|
B-3 |
E31 |
Engine wiring harness |
| B28 |
8 |
B |
B-3 |
B48 |
Bulkhead wiring harness |
| B48 |
8 |
B |
B-3 |
B28 |
Electric damper harness |
| B51 |
4 |
B |
D-4 |
Fr11 |
Front wiring harness |
| B61 |
64 |
Gr |
B-3 |
|
ECM |
| B68 |
26 |
|
B-4 |
|
Front relay control module |
| B69 |
12 |
|
B-4 |
|
| B80 |
26 |
B |
B-2 |
|
BSTR ECU |
| B91 |
3 |
B |
B-4 |
|
Battery sensor |
| B97 |
2 |
Gr |
B-3 |
|
Front ABS wheel speed sensor LH |
| B99 |
2 |
Gr |
B-2 |
|
Brake fluid level switch (MT model) |
| 2 |
Gr |
B-3 |
|
Brake fluid level switch (CVT model) |
| B100 |
3 |
Gr |
B-2 |
|
Brake booster pressure sensor |
| B102 |
2 |
B |
C-5 |
|
Washer fluid level sensor |
| B103 |
3 |
B |
C-4 |
|
Hood switch |
| B106 |
3 |
B |
C-4 |
|
Pressure sensor (PD) |
| B107 |
3 |
B |
C-4 |
|
Pressure sensor (PH) |
| B108 |
4 |
B |
B-2 |
|
Pedal travel sensor |
| B112 |
3 |
Br |
B-4 |
|
Damper G sensor LH |
| B122 |
12 |
Gr |
C-4 |
|
Front combination light LH |
| B124 |
2 |
B |
C-5 |
|
Front fog light LH |
| B126 |
3 |
Gr |
C-5 |
|
OP connector (LED liner LH) |
| B128 |
1 |
B |
C-5 |
|
HORN LH |
| B129 |
2 |
Gr |
C-4 |
|
Washer motor |
| B130 |
5 |
Gr |
A-2 |
|
Front wiper motor |
| B132 |
2 |
Gr |
C-5 |
|
Keyless buzzer |
| B138 |
2 |
B |
B-3 |
|
Damper solenoid valve (FL) |
| B151 |
8 |
B |
B-4 |
|
J/C |
| B157 |
5 |
|
C-4 |
|
| Fr11 |
4 |
B |
D-4 |
B51 |
Bulkhead wiring harness |
| Fr21 |
4 |
B |
D-4 |
B23 |
| Fr31 |
3 |
Gr |
C-3 |
|
Radiator fan control module (main) |
| Fr32 |
2 |
Gr |
C-3 |
|
| Fr33 |
3 |
Gr |
C-2 |
|
Radiator fan control module (sub) |
| Fr34 |
2 |
Gr |
D-2 |
|
| Fr51 |
2 |
Gr |
D-3 |
|
Main fan motor |
| Fr52 |
2 |
Gr |
D-3 |
|
Sub fan motor |
| GBS |
- |
- |
B-2 |
|
- |
