7 Inch Display (With Audio Amplifier, With Telematics)

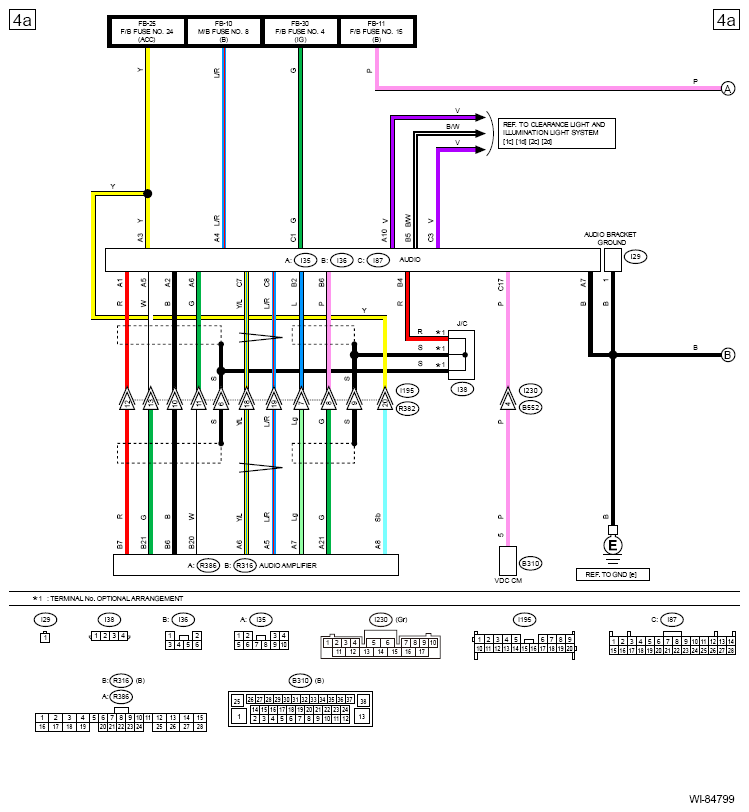

G13649692Courtesy of SUBARU OF AMERICA, INC.

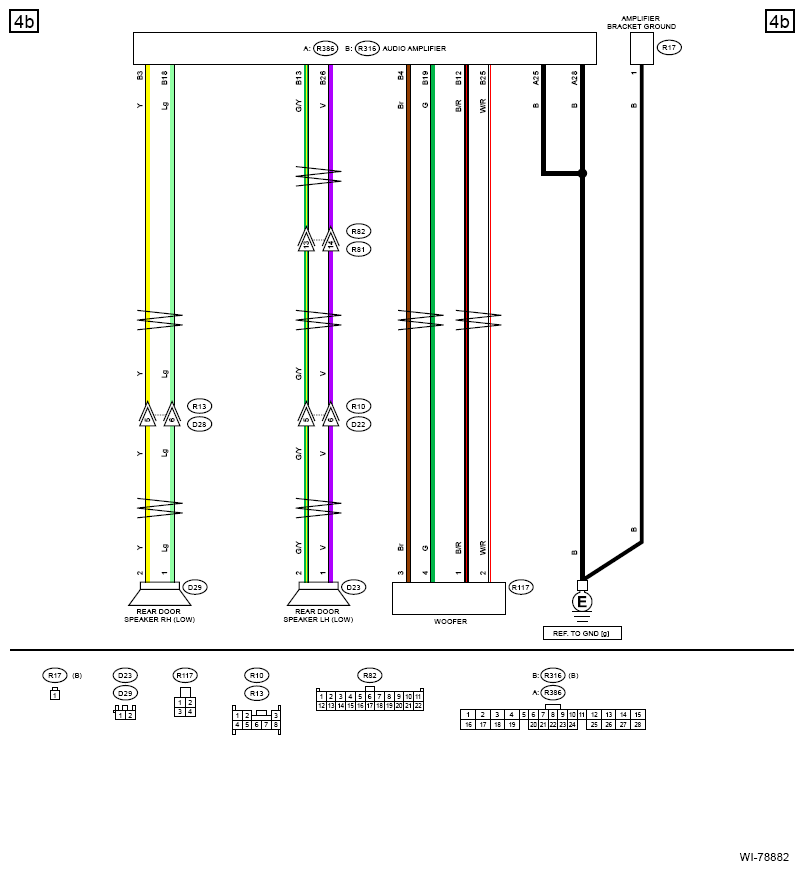

G13263483Courtesy of SUBARU OF AMERICA, INC.

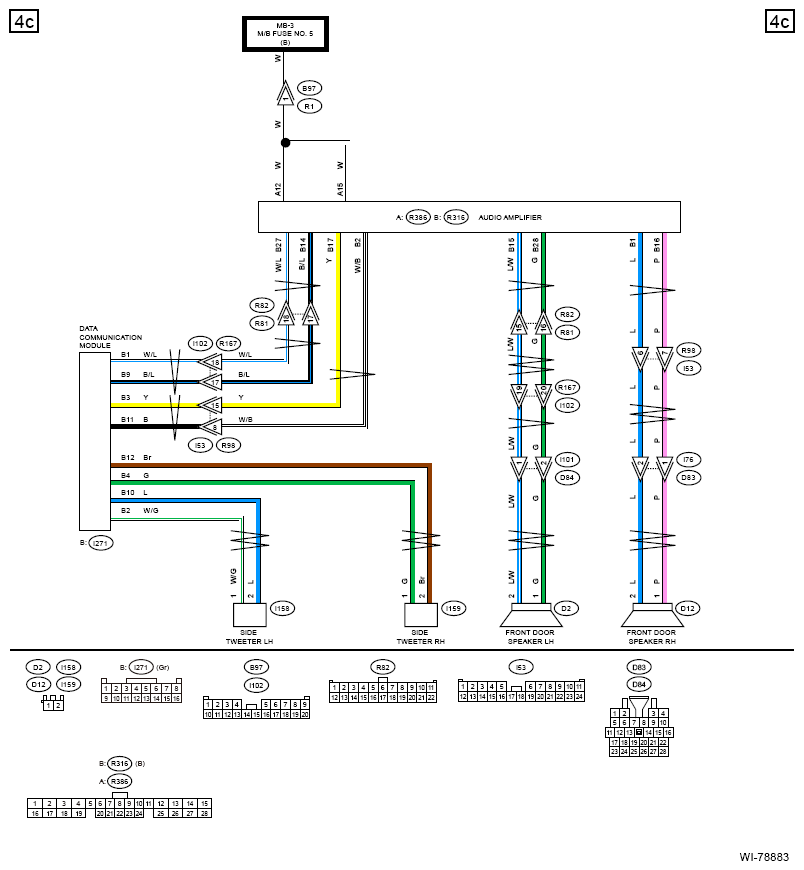

G13263484Courtesy of SUBARU OF AMERICA, INC.

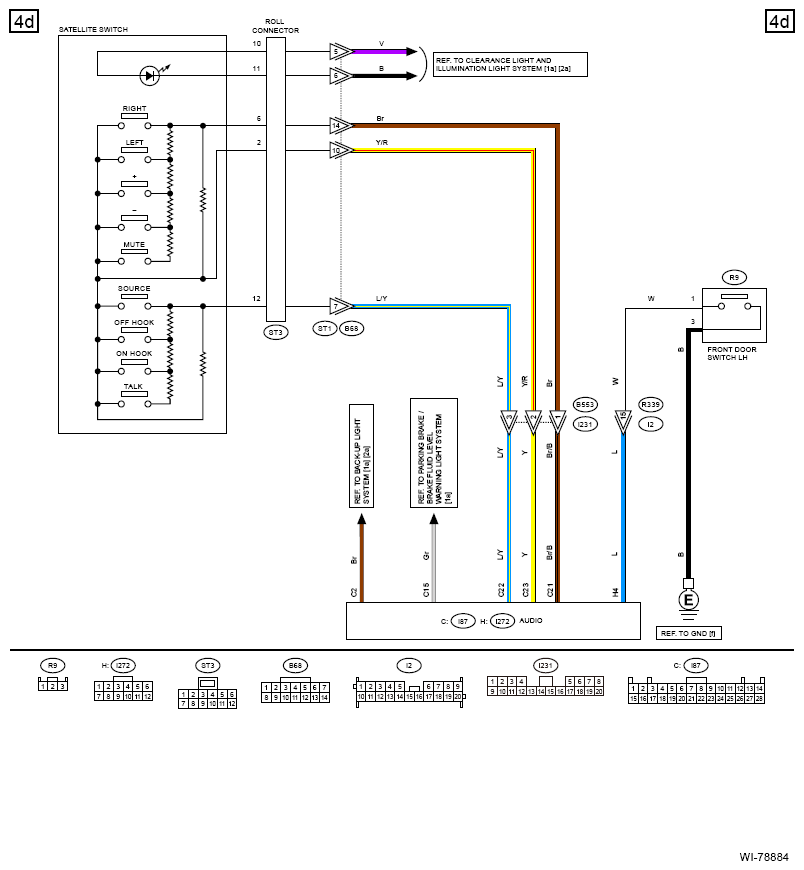

G13263485Courtesy of SUBARU OF AMERICA, INC.

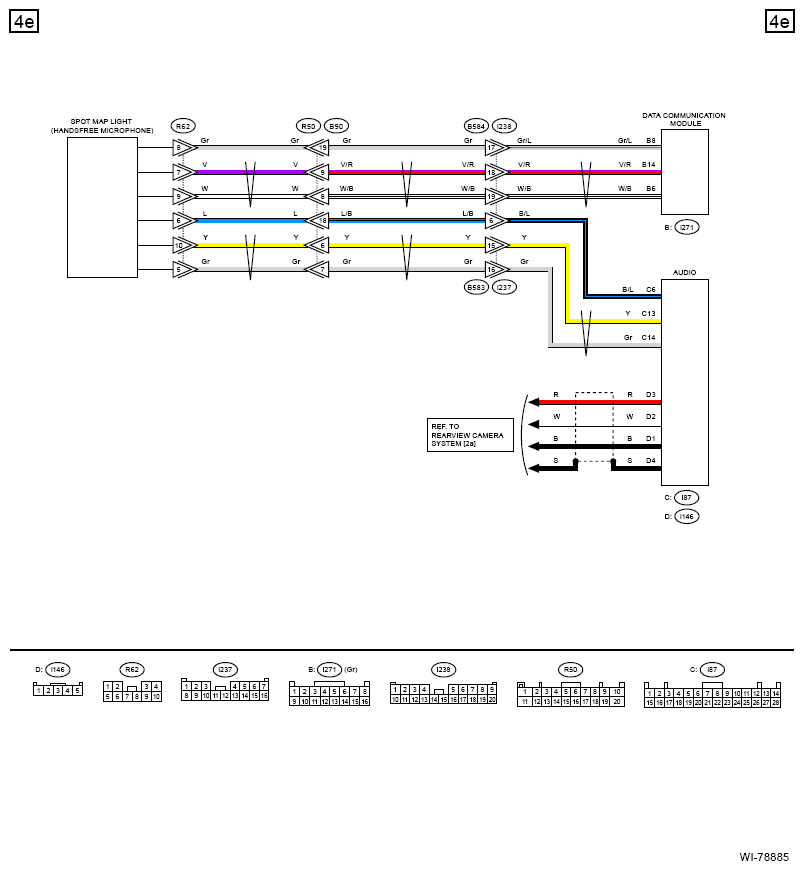

G13263486Courtesy of SUBARU OF AMERICA, INC.

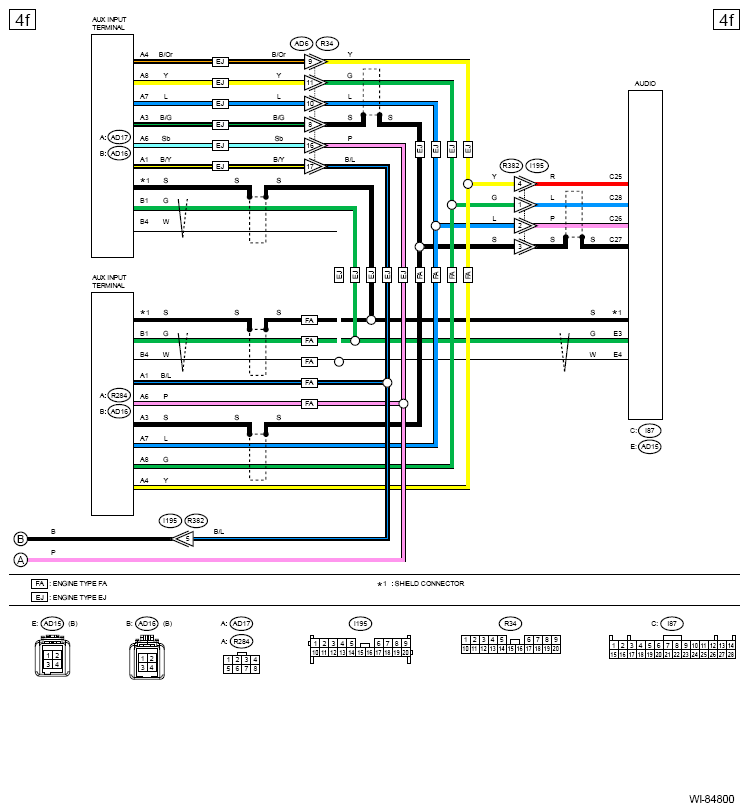

G13649697Courtesy of SUBARU OF AMERICA, INC.

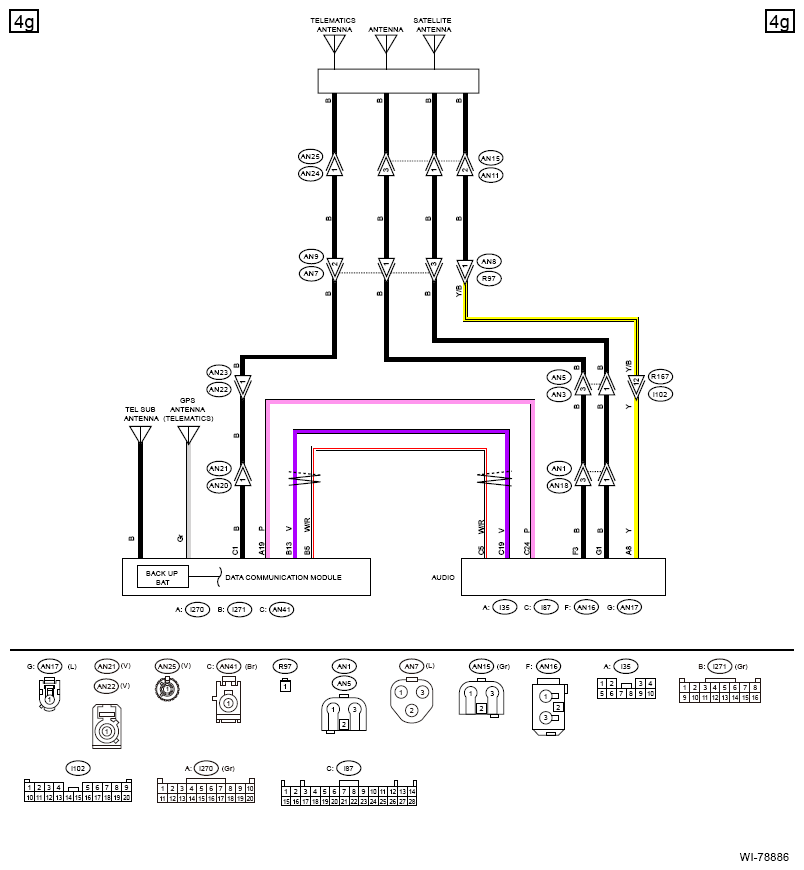

G13263488Courtesy of SUBARU OF AMERICA, INC.
