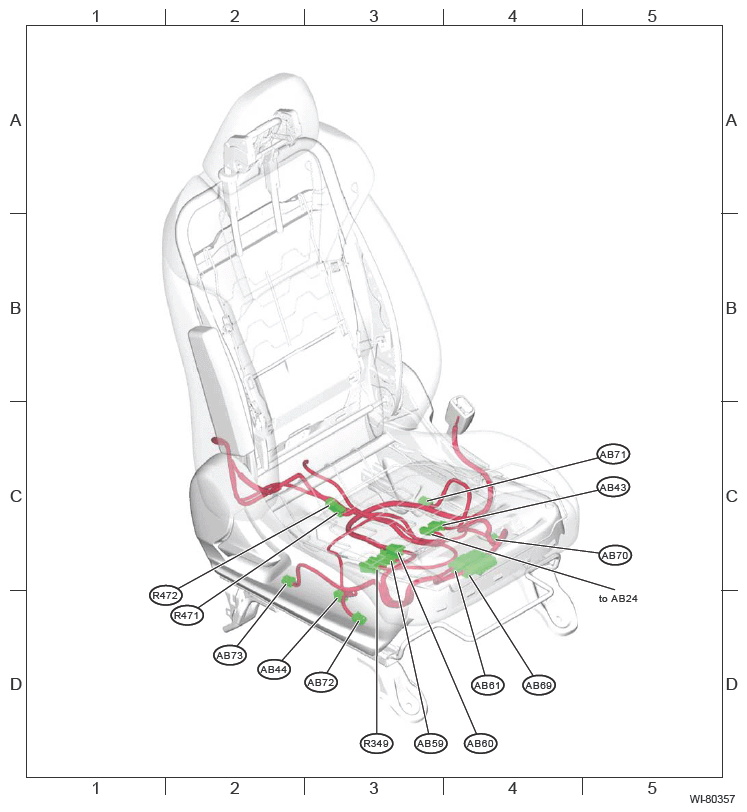

Manual Seat
| Connector | Connecting to | ||||||
|---|---|---|---|---|---|---|---|
| No. | Pole | Color | Area | No. | Description | ||
| AB43 | 2 | Y | C-3 | AB25 | Rear wiring harness RH | ||
| AB44 | 2 | B | D-3 | Seat position sensor RH | |||
| AB59 | 6 | Gr | C-3 | AB53 | Rear wiring harness RH | ||
| AB60 | 2 | Y | C-3 | Buckle switch (RH) | |||
| AB61 | 12 | B | C-4 | Occupant detection control module | |||
| AB69 | 12 | Gr | C-4 | ||||
| AB70 | 3 | B | C-4 | Load sensor 1 (FL) | |||
| AB71 | 3 | Gr | C-3 | Load sensor 3 (RL) | |||
| AB72 | 3 | Gr | D-3 | Load sensor 2 (FR) | |||
| AB73 | 3 | B | C-2 | Load sensor 4 (RR) | |||
| R349 | 14 | (1) | C-3 | R334 | Rear wiring harness RH | ||
| R471 | 2 | G | C-3 | R472 | FB heater | ||
| R472 | 2 | G | C-3 | R471 | FC heater | ||
|
|||||||
