Leak Check Valve Assembly: Installation
WARNING: This page is about a different variant/trim than selected.

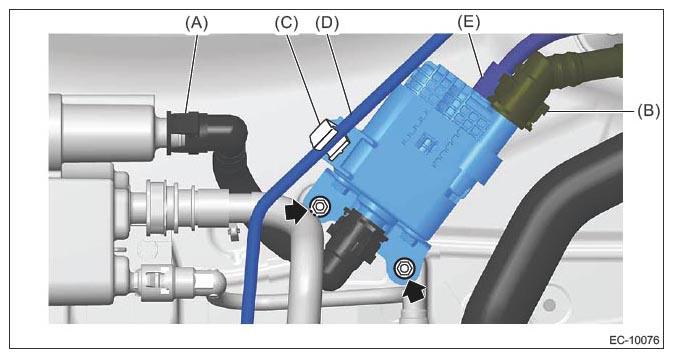

- Install the leak check valve assembly bracket.
Tightening torque:
8 N.m (0.8 kgf-m, 5.9 ft-lb)
- Connect the drain tube A to the leak check valve assembly. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUEL DELIVERY AND EVAPORATION LINES>INSTALLATION>QUICK CONNECTOR CONNECTION (TYPE E) .
- Install the leak check valve assembly.
Tightening torque:
8 N.m (0.8 kgf-m, 5.9 ft-lb)
- Connect the connector (E).
- Install the circulate tube (D) to the clip (C).
- Connect the drain tube A (A) to the canister. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUEL DELIVERY AND EVAPORATION LINES>INSTALLATION>QUICK CONNECTOR CONNECTION (TYPE E) .
- Connect the drain tube B (B). Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUEL DELIVERY AND EVAPORATION LINES>INSTALLATION>QUICK CONNECTOR CONNECTION (TYPE E)
.
- Install the rear differential. (Impreza model)
VA-type:
Ref. to DIFFERENTIALS>REAR DIFFERENTIAL (VA-TYPE)>INSTALLATION .
VB-type:
Ref. to DIFFERENTIALS>REAR DIFFERENTIAL (VB-TYPE)>INSTALLATION .
- Lower the vehicle.
- Connect the ground terminal to battery sensor. Ref. to REPAIR CONTENTS>REPAIR CONTENTS>NOTE>BATTERY .
